LJ20A型便攜式流速測算儀

LJ20A型便攜式流速測算儀（簡稱便攜式流速儀）是專門為水文站、廠礦、環保監測站、農田排灌、河流、海流、渠道、湖泊、水文地質調查等部門在野外進行明渠流速流量測量而研制的。

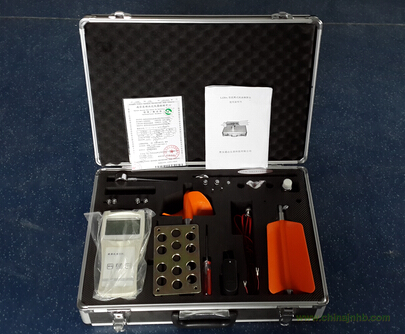

便攜式流速儀主要由LJ20A型旋槳式流速傳感器、LS-A型流速測算儀、測桿組成。全套儀器置于高級鋁合金密碼箱內。使用時，按圖1所示組裝成一體，接通信號線，即可進行各明渠中流速的測量，并自動顯示流速。

一．儀器的技術要求：

                     KN

測速公式：V ＝ ———————  ＋ C(m/s)(自動計算)

                      T

儀器編號：＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

旋槳結構：螺旋曲面雙葉片，左旋，PC 塑料
旋槳回轉直徑D : 120mm旋槳水力螺距b : 20O-250mm
儀器起轉速VO : ≤0.03m/S檢定曲線臨界速Vk : 約0.13m/s （直線公式起點）
流速測量范圍V : 0.03 ~10m/s信號部件結構：磁鋼一干簧管電子開關
每一信號轉數：20 轉
檢定曲線相對誤差E : V ≥Vk 時，E ＜士1.5 ; V < Vk 時，E ＜士3 %
開關觸點容量：電流≤50mA ，電壓≤6V
干簧管工作壽命：7000 萬次
儀器連續工作時間：40小時（懸移質含沙量≤50kg/m3 ，流速≤5m/s ，水深≤10m )
儀器工作水流條件水深范圍：0.2 ~50m水體水溫：O~40 ℃
懸移質含沙量：≤1Ookg/m鹽度：≤2g/L
顯示屏：4×16位液晶顯示

測量方式：測桿定位測量（亦可纜繩懸掛定位測量）

電源：DC8.4V（充電電池）,充滿后可連續工作40小時以上.

二．測量原理：

本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量  Q＝V·S（S為斷面面積）

1. 流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

              KN

    V＝————————  ＋  C（m/s）

              T

式中：V：測流時段內平均流速（m/s）

      K：槳葉水力螺距

      C：流速儀常數

      T：測流歷時（單位為S）

      N：T時段內信號數

本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

2. 流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。

三．儀器的操作使用：

正常時，插上插頭開機，拔出關機，儀器電源即可通電顯示上次關機時所選用流速儀參數。參數設置如圖所示： 若參數相同，即可進入測流。

四．儀器的維護：

測算儀的維護，短期不用時，必須撥掉插頭（斷開電源）保存。長期不用時，三個月須充電一次。

每次使用后，用清水沖洗流速儀、測桿，并用毛巾擦干，存放。

流速儀的保養、拆洗見流速儀說明書。

五．儀器的全套設備：

LJ20A速測算儀                                  一個

測桿                                          一付

LJ20A儀旋槳                                  一架

信號聯線                                     一付

*通訊電纜（選配）                            一付

尾翼                                         一只

充電器                                       一只

附件：

LJ20A型便攜式流速測算儀使用說明書           一本
