GF6,GF8可調式螺紋減壓閥_引進臺灣技術

產品資料介紹

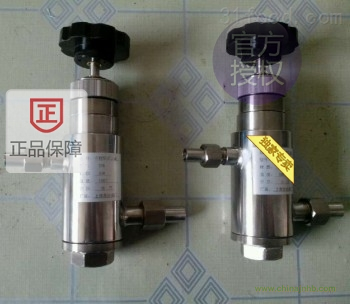

GF8可調式螺紋槽道減壓閥
HK-5100系列水汽取樣分析裝置用于火力發電系統對水和蒸汽進行集中連續取樣，并通過配套儀表和微機對樣品進行化學分析和監測，以保證發電機組安全、可靠運行。具有先進合理的系統設計，巧妙的結構布置及制作精良的零部件。
HK-5100型取樣裝置由儀表取樣盤和高溫高壓架兩部分組成，廣泛應用于25MW、50MW、125MW、200MW、300MW、330MW機組和超臨界機組并全部投運成功，同時以良好的售后服務，穩定可靠的性能，極低的維護量深得廣大用戶的信任和好評。
儀表取樣盤：
。前封閉后敞開式箱柜結構，所有化學儀表采用鑲嵌式合理固定在面板上，
。低壓管道、零部件、可分離的表計發送器均布置在骨架背面，
。為不同儀表設計了實用可行的試劑架，此設計受到電廠化學操作人員的極大歡迎。
。骨架內部踏腳板、管路、電線分層次排列，
。型材采用冷軋鋼板折彎制作，框架美觀、輕巧
。整個裝置具有外觀簡潔、漂亮，維護檢修方便。
高溫高壓架：
為完成高壓高溫的水汽樣品減壓和初冷，高溫高壓架由高溫排污系統、減溫減壓系統、樣水切換系統組成。包括高溫高壓截止閥、冷卻器、緩沖式高壓過濾器、無軸向力減壓閥等部件。總體結構設計采用了三坐標系設計原理，使復雜的流程圖坐標化。
特點：
。合理的系統設計——冷卻系統、減壓系統、保護系統、排污系統組成裝置的核心，保證了化學儀表安全可靠運行。
。巧妙的結構——采用三坐標框架結構，并獲國家專利的熱工架即濕盤，其X方向按取樣點均勻布置，對應每個取樣點X向的Y-Z平面上，按系統設計要求布置管路及零部件，使整個裝置結構緊湊、體積小、便于操作維護。
。先進的零部件——獲國家專利的冷卻器和減壓閥具有國內先進水平。
性能參數：
。高壓管路系統工作壓力：不大于32MPa
。樣本出口溫度：冷卻水溫度+1.5℃
。樣本出口流量：（0—3500）ml/min
。樣品出口壓力：（0.1—0.4）MPa
高溫排污系統：
樣水從取樣裝置一次門進入取樣系統后，其中一路樣水直接排污至高溫高壓排污母管，此高壓排污管嚴禁與低壓排污管連通，以防止高壓排污水流入低壓管路，這種設計能確保對取樣裝置進行完全、有效地排污。
