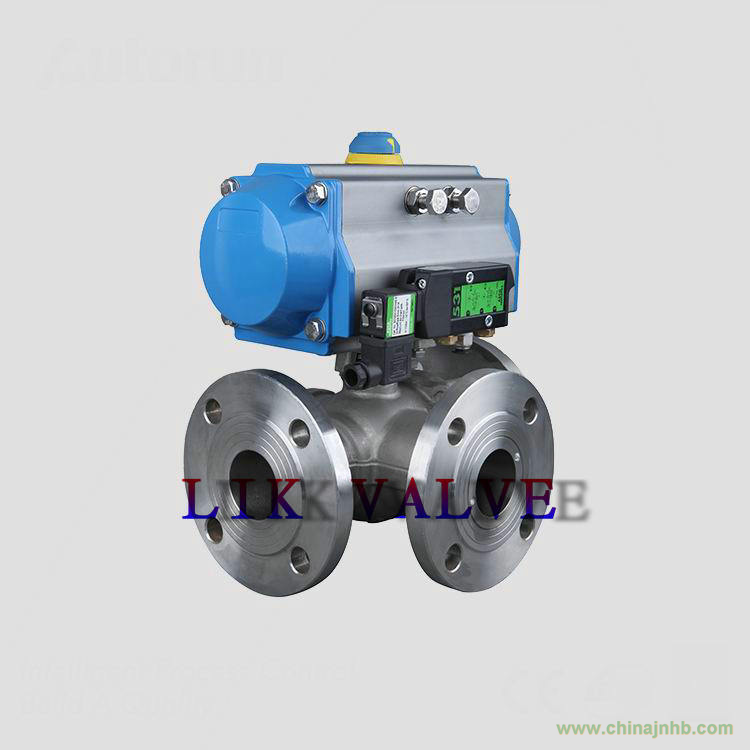

進口不銹鋼氣動三通球閥
德國萊克閥門中國總代理-germany lik valves international
進口不銹鋼氣動法蘭3通球閥結構特點：
法蘭三通球閥用于分流或匯合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口而無泄漏。三通即可制成L型通口也可制成T型通口。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
進口不銹鋼氣動法蘭3通球閥特點
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
技術參數：
氣動三通球閥產品參數：
|
產品名稱
|
氣動三通球閥
|
|
規格范圍
|
DN15-DN300
|
|
溫度范圍
|
-20℃≈300℃
|
|
壓力范圍
|
PN16-PN40
|
|
閥體材質
|
碳素鋼/不銹鋼
|
|
閥桿材質
|
SS304
|
|
閥蓋材質
|
碳素鋼/不銹鋼
|
|
閥芯材質
|
SS304
|
|
連接方式
|
法蘭連接
|
|
適用范圍
|
水、油品、蒸汽、氣體、燃氣及某些腐蝕性液體
|
安裝與使用：
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
主要零部件材質
主要零件材質表
|
序號
|
零件名稱
|
材質
|
|
C
|
P
|
R
|
|
1
|
右閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
2
|
螺母
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
3
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
4
|
螺柱
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9TI
|
|
5
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
6
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
|
7
|
球體
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
8
|
閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
9
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
10
|
填料
|
PTFE
|
PTFE
|
PTFE
|
|
11
|
襯套
|
PTFE
|
PTFE
|
PTFE
|
|
12
|
壓蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
13
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
14
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
15
|
連接支架
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
16
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
17
|
連接套
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
18
|
氣動裝置
|
|
|
|
|
19
|
位置指示器
|
|
|
|
產品結構尺寸
|
DN
|
L
|
L0
|
L1
|
L2
|
~H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
|
1/2"
|
150
|
72
|
141/159
|
71/83
|
204/235
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
|
3/4"
|
160
|
80
|
159/211
|
83/95
|
240/252
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
|
1"
|
180
|
90
|
211/248
|
95/107
|
257/265
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
|
1 1/4"
|
200
|
100
|
211/248
|
95/107
|
277/312
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
1 1/2"
|
220
|
110
|
248/269
|
107/123
|
292/317
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
2"
|
240
|
120
|
248/345
|
107/123
|
325/347
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
2 1/2"
|
260
|
13
|
315/409
|
1471/172
|
357/389
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
|
3"
|
280
|
140
|
345/409
|
152/172
|
368/400
|
200
|
16
|
132
|
20
|
3
|
8-Φ18
|
|
4"
|
320
|
160
|
409/550
|
172/215
|
410/498
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
|
5"
|
380
|
190
|
438/600
|
187/240
|
470/538
|
250
|
210
|
184
|
22
|
3
|
8-Φ18
|
|
6"
|
440
|
220
|
550/633
|
215/262
|
556/591
|
285
|
240
|
211
|
24
|
3
|
8-Φ18
|
|
8"
|
550
|
260
|
600/730
|
210/330
|
648/687
|
340
|
295
|
266
|
24
|
3
|
12-Φ22
|
