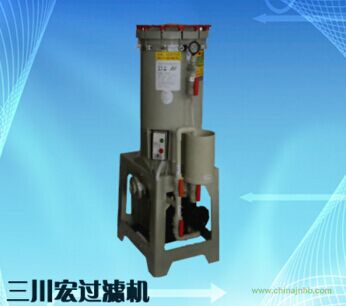

三川宏電鍍過濾機型號說明：

1.機型編號：C-一體成型過濾機

2.濾材形式：B-濾芯鎖螺型   H-濾芯壓板型 P-濾紙型  K-楊桃型

3.濾材規格：2018：20-濾芯長度為20" ，18-濾芯數量18支

4.泵浦型式/材質：KD-FRPP   KDF-PVDF   ME-FRPP  MEF-PVDF NAC-FRPP NACF-PVDF

5.泵浦馬力：2-2HP  3-3HP  5-5HP

6.出入口型式：U-由任式，F-法蘭式

7.橡膠材質:E-EPDM  V-VITON  N-NBR

8.出入口規格：J-JIS  D-din

9.X-加裝攪拌檢測回路

產品別名：電鍍過濾機、三川宏過濾機、三川宏電鍍過濾機、化學藥液過濾機、電鍍液過濾機。

應用范圍：各種電鍍及表面處理工藝中的酸堿藥液過濾。

三川宏電鍍過濾機如何選型：

（1）根據藥液成分，濃度，溫度選擇泵浦或過濾機材質

PVDF適用條件：溫度最高可耐95度，耐強酸（高溫化學鎳，六價鉻）。FRPP適用條件：溫度最高可耐70度，耐一般酸堿。

（2）根據客戶要求，適用場合選擇合適的泵浦或過濾機種類

過濾機：電鍍過濾機，廢酸處理用活性炭處理機，化學鍍鎳用化學鎳過濾機，鍍硬鉻用鉻酸過濾機。

泵浦: 磁力泵（電泳漆，鍍珍珠鎳，小型過濾機—氣泡很少）；立式泵（電泳涂裝，廢氣處理，化學鎳過濾機—可用于含結晶顆粒的液體，耐空轉）；自吸泵（電鍍藥液輸送，廢水處理—自吸力強，通用泵，造價低）。

（3）根據揚程，流量要求選泵浦；根據筒槽大小，循環次數選濾機（過濾量=筒槽容量*循環次數/小時）

例：槽長1M，寬0.7M,高1.2M，循環次數5—8次/小時，堿度的循環次數相對要求大一些。

答：1*0.7*1.2*8=6.7T,故選10噸的電鍍過濾機

三川宏電鍍過濾機說明

1、化學藥液循環過濾，PCB、電鍍、化工、皮革、染整、廢水處理等行業。

2、效率高，操作簡單，清洗容易

3、主體桶采用PP材料一體射出成型，堅固耐用，不泄漏，耐高溫及耐酸堿

4、濾材組立式設計，各部件更換容易，并可根據客戶要求隨時更換。

5、泵浦可采用自吸式泵和無軸封磁力泵等多種選擇

6、獨特內循環管及檢測口，有效地攪拌助濾粉及碳粉平均表面壓力及取樣測定，可預防漏碳，確保精密過濾質量。

7、標準配件，底閥，法蘭及法蘭墊片，PVC螺絲，SUS螺絲。

電鍍過濾機濾材換取方法

1.      濾材換取前必須切斷電源，使泵浦停止工作，且需戴手套、口罩等。

2.      打開排氣閥，使空氣進入主體桶，桶內液體經濾材流入鍍槽，約3分鐘后關閉過濾機出口球閥。此時過濾機濾桶底部有殘留液，打開排污閥將液體排至外接水桶，此藥液可回收使用。

3.      將紅色把手逆時針旋轉至松，打開上蓋。

4.      螺帽式電鍍過濾機打開上蓋后，將濾芯鎖帽旋松取下，即可取出濾材。濾袋封口的系帶拆開即可將濾芯取出。

5.      壓板式電鍍過濾機打開上蓋后，將中心柱固定螺絲逆時針旋轉，取下。往上提起壓板，濾材即可順利取下。濾材由濾芯、彈簧及上墊組成，取出即可分解。

6.      將濾芯及濾袋清洗或換新，依以上拆卸方法重裝進過濾機。

怎么看濾芯是不是該換了？

     當清洗好的濾芯放入電鍍過濾機繼續使用，啟動機器很快就壓力上升，表示濾芯毛細孔已大部分阻塞，無再使用價值，即可更換新的濾芯。一般來講，繞線濾芯約使用30次。

電鍍過濾機安裝配管時需要注意以下要點：

1.      長期使用管路必須做好支撐，以防止接合部位泄漏及運轉時管路因震動損壞管路。

2.      入口配管最前端必須加裝逆止閥或過濾網，位置不能靠近空氣攪拌管，避免吸入空氣。且盡量減少轉彎接頭及盡量縮短入口配管距離。吸入口配管管徑不能小于泵浦口徑。

3.      若吸入管路距離較長或轉彎較多時，必須在吸入口管道加裝注水孔，由注水球閥控制，必要時可在此加入液體，加滿入口管路。

4.      盡量不要將機器裝設于戶外。若必需安裝于戶外時需遮陽棚，以防止下雨淋濕和紫外線照射。

5.      配管前應注意使用的化學藥液的性質、溫度條件，配合實際需要選擇相應材質的管件。如溫度在60℃以上應選用PP管件配管。

6.      進行配管時應注意管內不可殘留任何雜質或碎屑，若有將清水加入以清洗管路。

7.      入口管路采用軟質材質配管時，應注意將其固定，以防止移動或浮起液面。在槽內部分的管路能采用硬質材料較佳。

8.      安裝過濾機時應選擇堅固之水平地面，保持機身垂直并加以固定。

9.      過濾機泵浦出入口高度如低于藥液槽藥液高度時，應注意出入口管路需加裝逆止閥，避免于維修泵浦時造成藥液虹吸現象。
