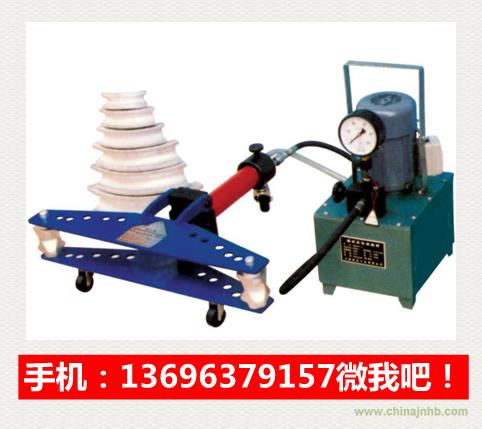

DWG系列電動彎管機 電動液壓彎管機DWG-2A電動液壓彎管機 DWG-3B電動液壓彎管機  DWG-4D電動液壓彎管機

DWG系列電動彎管機產品基本說明

使用范圍：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲最大90度.

模具均采用球墨鑄鐵制造,比普通灰口鑄鐵有較高強度、較好韌性和塑性,比較耐使用,不易斷裂

型號：DWG-1型

名稱：電動彎管機

出力：10T

行程：170mm

壓接范圍：1/4″-1″

外徑：Φ13mm-Φ34mm

配置模具：1/4" 5/16" 3/8" 1/2" 3/4" 1"

管材壁厚：1-3.5mm

重量：50kg

DWG電動液壓彎管機主要技術參數：

型號：DWG-5電動彎管機

最大工作壓力 63Mpa
最大工作行程 450m
彎管角度 90≤a<180

配置模具（英寸）1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4"5"

管子外徑系列 21.3×2.75、26.7×2.75、33.5×3.25、42×3.25、48×3.5、60×3.5、 75.5×3.75、88.5×4.0、108×4.5  133X5
SWG-5A機整機重量 230KG

溫馨備注：

常用國標鍍鋅鋼管一般都是說公稱內徑，常用國標鍍鋅鋼管的型號有：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、；
公稱內徑DN15的鍍鋅鋼管，英寸為1/2，外徑為22mm；
公稱內徑DN20的鍍鋅鋼管，英寸為3/4，外徑為28mm；
公稱內徑DN25的鍍鋅鋼管，英寸為1，外徑為34mm；
公稱內徑DN32的鍍鋅鋼管，英寸為1.25，外徑為43mm；
公稱內徑DN40的鍍鋅鋼管，英寸為1.5，外徑為49mm；
公稱內徑DN50的鍍鋅鋼管，英寸為2，外徑為60mm；
公稱內徑DN65的鍍鋅鋼管，英寸為2.5，外徑為75.5mm；
公稱內徑DN80的鍍鋅鋼管，英寸為3，外徑為89mm；
公稱內徑DN100的鍍鋅鋼管，英寸為4，外徑為108mm；
 5寸鍍鋅鋼管               英寸5   外徑114MM

DWG電動液壓彎管機使用方法

l、將電動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。

2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。

3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。

四、注意事項：1、電動液壓彎管機使用前首先檢查油箱內的油是否充足，如不足應加滿。

2、工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.

3、所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或?qū)⒛Ｗ訚q裂。

4、焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。

5、電動液壓彎管機平時做好設備的清潔保養工作，加油要清潔，—定要經80目以上濾網過濾，油濾裝置要定期清洗

6、電動液壓彎管機使用15號機械油。

五、易損件

為方便用戶維修，將電動液壓彎管機易損密封件放入備件袋中。

DWG電動液壓彎管機可能發生的故障及排除方法

故障 產生原因 排除方法

1、活塞桿伸出一定長度后搖動手柄，項桿一伸一縮。 加油螺塞未擰松 擰松加油螺塞

泵體中出油閥口不密封出油閥鋼球不園整 油中有垃圾，應換干凈的機油，更換鋼球。

2、大、小泵活塞桿處滲油 密封圈損壞 將備件袋中密封圈換上

3、開關處滲油 開關內壓圈太松 拆下限位螺釘和開關后，擰緊壓圈

4、頂桿頂出無力， 不能工作。 開關內鋼球密封不好開關頂端沒有頂牢鋼球或掉落鋼球 調換鋼球擰緊開關，如無鋼球，應加鋼球。

5、頂桿頂端漏油 活塞桿頂端密封圈損壞 更換14×2.4 O型密封圈(自備)

6、大、小泵吸油不足 濾網器內濾網上附有垃圾或油量不足 擰下12序號零件，用汽油清洗網體并加滿油。

7、模子安裝孔裂開 模子項出時有側向載荷

如：彎過的工件再彎時位置未放正 檢查兩個支承輪位置是否對稱，支承輪和工件貼合處涂油，放正第二次彎曲的位置。

8、拾泵也稱冒泵、回泵 出油閥鋼球不能正常復位 將作用桿(15）伸出，使柱塞泵上有壓力時，在手柄座(14)上用郎頭敲擊幾下即可使閥球復位。
