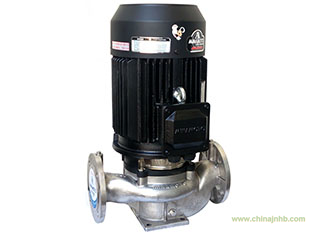

GDF型不銹鋼泵

產品慨述

        GDF系列立式不銹鋼耐腐蝕管道式離心泵是按Q/YL02-2010《GDF系列不銹鋼泵》設計制造的一種適用范圍較廣的多功能產品，可以輸送各種包括水或工業液體在內的不同介質，適應于不同溫度、流量和壓力范圍。

   其典型應用主要包括以下方面：

  ●  供水：水廠過濾、輸送及分區送水和主管增壓；

  ●  工業增壓：流程水系統、清洗系統；

  ●  工業液體輸送：鍋爐供水、冷凝系統、冷卻和空調系統、機床配套、弱酸堿輸送；

  ●  水處理：蒸餾系統或分離器、游泳池等；

  ●  農田灌溉、石油化工、醫藥衛生、環保工程等；

  ●  海上工業及海水養殖等行業。

輸送介質：

    清水及物理化學性質類似于水不含固體顆粒或纖維的腐蝕性液體，如：酸、堿、鹽、有機化合物及有關石油化工產品等。

技術參數

流量范圍: 1.5～150 m3/h

揚程范圍: 12～55 m

口    徑: 25～100 ㎜

電機功率: 0.37 kW～15 kW

轉    速: 2900 r/min

型號意義

結構特點

  ● 本系列泵過流部件和泵軸采用不銹鋼制造，壽命長，本產品標準泵采用的不銹鋼材質是ZG0Cr18Ni9,如果過流部件需要采用ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等材質時請在訂貨時說明；

● 泵進、出水口處于同一軸線，并且口徑相同，可以像閥門一樣安裝在管路中，體積小、重量輕、安裝使用方便，比傳統的臥式泵更節約空間；

● 上開蓋式結構，不需拆卸進、出水管路即可拆開泵蓋更換葉輪和機械密封，維護方便；

● 采用優質機械密封，無泄露。

   ● 旋轉方向：從電機端往下看，泵為順時針方向旋轉。
