產品概述：

  該設備由水泵機組、電控系統、壓力儀表、閥門管路及共同底座等組成，其中電控系統由變頻調速器，可編程序控制器、壓力設定器（專用PID）及低壓電器線路等組成。

     當管網用水量增加時，出水口壓力下降，安裝于設備出水總管的壓力儀表檢測出該變化，輸送電信號至電控系統，壓力設定器接收到電信號后與壓力設定值比較，再經PID運算產生一個調節信號，使變頻器的頻率升高，提高水泵轉速，水泵供水量增大，供水壓力升高，從而維持供水管網壓力恒定。當管網用水量減少時，則出現相反的調節過程。設備恒壓值可根據用戶要求，由設定器任意設定。

     當變頻調速器頻率長至50Hz，變速泵已全速運轉，用水量繼續增加致使管網壓力低于設定值時，則啟動第二臺泵全速運行。同時變頻器頻率，自動調整至某適當值，變速泵以較低轉速運行，維持管網壓力恒定，并隨著用水量的變化重復第二臺泵啟動前的調節過程。如果管網用水量減少，變速泵已自動調至低速運轉不能向管網供水，而管網壓力仍上升，高出設定值時，設備則自動撤出第二臺水泵。同時，調節變速泵使其轉速升高，維護管網壓力等于設定值。第三臺泵同樣地按上述規律投入或撤出工作。

     為了保持各泵壽命均衡，防止設備中某一臺或幾臺水泵因水量小于設計用量而長期不運行“銹死”卡住，特設定時輪換功能。以三臺同型號泵為例，第一個工作周期，由1#泵，變速運行，用水量增加時，依次投入2#泵、3#泵，減少時依次撤出3#泵、2#泵；第二周期，設計2#泵輪為變速泵，用水量增加時，依次投3#泵、1#泵，減少時依次撤1#泵、3#泵；第三周期，3#泵輪為變速泵，并依次投1#泵、2#泵，撤出2#泵、1#泵。第三個工作周期……。同理可知由二臺泵、四臺泵、五臺泵組成的設備的定時輪換工作過程。設備工作周期時間可以從幾分鐘至十幾天任意調整。

設備中有小流量穩壓泵時，穩壓泵不參與定時輪換工作，在用水量很小時，設備自動停掉大泵，由變頻器帶動穩壓泵運行。使管網壓力維護設定值不變。

 對于配有氣壓罐的設備，夜間用水量極小時，由氣壓罐來維護管網壓力。

 液位儀表用于吸水式系統缺水保護，自灌式一般勿需配置。

     該設備壽命長、自動化程度高、節能顯著、供水效果好，是工礦、生產生活供水、生活小區、高層建筑生活供水的理想選擇。設備也適于有恒壓供水要求的其它場所。

應用范圍：

      工業污水~民用建筑的消防給水，消防栓及噴淋給水，消防生活共用給水

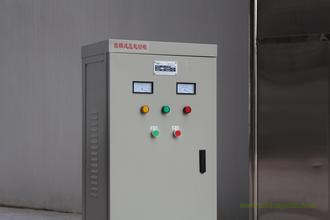

一、產品概述：
水泵控制柜是充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。
產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。可廣泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。
水泵控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶。

二、產品特點：
1、用途廣泛：對于各種場合，如生活給排水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放……都有相應的專用型號規格。控制電機功率范圍0.18～250KW。
2、品質卓越：精心國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。
3、功能多樣：從一控一至一控五，主、備泵任意選擇組合，多種起動方式，各類控制形式。故障自動切換。還可為您專門設計。

三、技術參數：
1、QZD直接啟動控制柜
控制電機功率：0.75-15KW；
控制電壓：380V；
控制水泵臺數：1-4臺。

2、QJX星三角啟動控制柜
控制電機功率：15-90KW；
控制電壓：380V；
控制水泵臺數：1-4臺。

3、JJI自耦減壓啟動控制柜
控制電機功率：15-160KW；
控制電壓：380V；
控制水泵臺數：1-4臺。

4、TPB全自動變頻調速控制柜
控制電機功率：0.18-250KW；
控制電壓：380V；
控制電機臺數：1-5臺；
壓力控制精度：1-5臺。

歡迎來電咨詢購買，聯系人  趙先生 139159--01340
