概述：

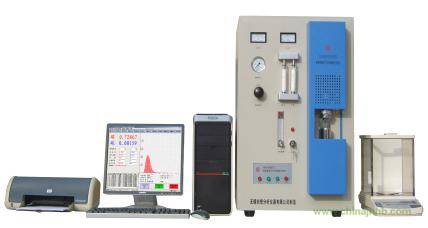

本儀器（參照德國埃爾特紅外碳硫分析儀設計）是國內首創的新一代高科技碳硫分析儀器，產品問世后停產了原電弧紅外碳硫分析儀；本儀器適用于鋼、合金鋼及其它材料中碳硫兩元素質量分數的測定。儀器采用了高頻等離子點燃加熱燃燒樣品技術，紅外線吸收法測試樣品中碳硫兩元素質量分數，具有良好的檢測精度及高穩定性、高可靠性的特點。

二、產品特點：

（一）整機結構：

1、整機采用模塊化一體化設計，高頻爐部分和紅外檢測部分實現隔離，減少高頻振蕩產生的電磁波對紅外信號的干擾，氣路系統連接路線大大減少，整機氣路系統更加簡潔可靠；減少氣體在氣路中的損耗，可行有效的保證分析精度的重復性。

2、電路系統采用大規模集成，電源系統采用兩個固態電源模塊，電源模塊帶短路保護功能，耐電流沖擊，防塵、簡潔可靠;連線采用扁平接插件代替插槽形式，提高了整個電路的可靠性及線路之間的連接可靠性。

（二）氣路系統：

根據氣動原理，設計了多路供氧，全自動清掃爐頭，有效地減少粉塵對硫元素分析的影響，并增加爐頭恒溫裝置，以減少溫度對分析結果的影響，尤其時硫的分析更加穩定。氣路管、氣路接頭全部采用韓國Sang-A氣動有限公司進口元件，電磁閥、汽缸采用進口韓國YPC或臺灣AirTAc公司產壽命達百萬次以上，汽缸采用無油潤滑技術，適用于惡劣現場環境，從根本上解決了國內產品常見的氣路系統的可靠性和密封性難題。

（三）紅外檢測系統：

核心部件紅外檢測池選用高校、長壽命的貴金屬微型紅外光源及金屬反射鏡；調制系統采用單片機控制的高精度步進電機，達到了調制頻率的長期穩定，再結合處于國際先進水平的紅外熱釋電固體光錐型傳感器、窄帶濾光片、檢測器等采用德國lnfraTec公司進口元件、高精度A/D采樣卡，使整機有極高的檢測靈敏度，可有效檢測ppm級的碳硫含量。

（四）檢測范圍及精度：

在氣路設計中采用高壓排灰、脈沖反吹、自動清掃、高精度流量控制及壓力補償等一系列有效的措施和特有的全量程定標技術線性補償技術，使儀器擁有寬廣的檢測范圍。檢測上線碳可達99.999％、硫可達99.999％，

（五）應用軟件：

在WindowXP操作系統上中文應用軟件，PC接口采用了數據交換技術，構筑了一個上下位機通訊的系統工作模式，多窗口、多任務操作，在數據庫的管理上，實現了數據的自動存儲、擁有功能強大、多重過濾數據庫檢索引擎，工作曲線的同步顯示、存儲、放大及多重曲線的多次比較等幾十種功能。

（六）線性化定標：

紅外碳硫分析儀是通過檢測CO2及SO2氣體對紅外輻射吸收量來分析物質中的碳硫元素含量；線性化定標是儀器數據中關鍵技術。由于朗伯比爾定律是符合指數規律，又因紅外濾光片具有一定帶寬，氣體吸收系數不是常數，因而要獲得積分面積線性化定標是十分困難。我們在定標模式、計算法、定標軟件的設計上均有重大突破，在全量程范圍內獲得很好線性度。

（七）重量數據采集：

國內獨家創新開發了電子天平和儀器操作系統的實時數據連續不間斷連接接口技術，可實現天平數據實時動態顯示在儀器操作系統中，方便直觀，可實現N次重量數據的存儲，調用。

三、技術參數：

l 測量范圍：碳：ω（C）0.001%—6.0000%(可擴至99.999%)

硫：ω（S）0.0005%—2.500%(可擴至99.999%)

l 分析誤差：碳優于GB/T223.69—1997標準

              硫優于GB/T223.68—1997標準

l 分 辨 率: 0.00001

l 分析時間：25—60秒可調，一般在35秒左右。

l 電子天平：稱量范圍：0—100g

              讀數精度：0.001g

l 工作環境：室內溫度：10-30℃

              相對濕度：小于75%

l 電    源：要求接地良好

              電壓AC220V±5%   頻率50Hz±2%

l 通道設置：碳10個通道，硫10個通道（國內領先）

采樣速度：25次/秒   A/D轉換頻率：120Hz  （國內領先
