iGate400系列ModBus轉BACNet網關
（BACNet IP、BACNet MS/TP、ModBus RTU協議轉換接口模塊）
BACnet網關，亦稱BACnet協議轉換器，或BACnet接口模塊，是樓宇自控系統常用的、用于集成第三方設備的關鍵產品。在樓宇自控系統建設中，BACNet協議標準是該領域的國際主流通訊標準，標準是針對采暖、通風、空調、制冷控制設備所設計的，同時也為其他樓宇控制系統（例如照明、安保、消防等系統）的集成提供一個基本原則。BACNet協議分為BACNet IP、BACnet MS/TP兩種協議類型，前者為以太網通訊，后者是基于RS485接口技術的總線協議。當BACNet MS/TP協議、RS232/485串口通訊ModBus RTU協議或其它自定義串口通訊儀表及設備需要接入BACNet IP網絡時，需要協議轉換器對不同協議進行相互轉換，從而使不同通訊協議的總線間可以實現相互訪問、互聯互通。
海思自主研發的、具有完全自主知識產權的iGate400系列ModBus轉BACNet網關吸收了眾多用戶的寶貴建議，在早期版本基礎上作了多項涉及硬件和軟件的優化工作，使之在現場適應性、調試便捷性方面更加人性化。新款iGate400系列BACnet網關（亦可作BACnet MS/TP、BACnet IP路由器）可將最多3路RS232/485總線儀表及設備接入BACnet系統，實現ModBus RTU協議或其它自定義串口通訊協議與BACnet IP、BACnet MS/TP協議之間的相互轉換。iGate400系列BACNet網關以其設計的先進性、智能化以及更加人性化，完全滿足智能建筑工程和企事業單位能源管理系統工程現場儀表和設備便捷接入、遠程監控的技術需求。

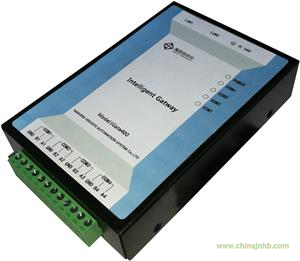

圖一 海思iGate400系列ModBus轉BACNet網關
一、iGate400系列ModBus轉BACNet網關功能及特點
1．基于國際應用最廣泛的樓宇自控系統BACNet協議，方便接入樓宇自控系統；
2．BACNet端提供RJ45和RS485雙絞線二種接口，分別為BACNet IP協議和BACNetMS/TP協議；
3．最多同時提供RS232和RS485總線3路串行通訊接口；
4．每路RS485總線最多可連接31個RS485通訊儀表及設備；
5.RS232和RS485通訊協議為ModBus RTU協議或其它自定義串口通訊協議；
6.通過RS232/RS485總線可訪問BACnet IP、BACnet MS/TP設備 ；
7.通過BACnet IP、BACnet MS/TP訪問RS232/RS485總線儀表及設備 ；
8.實現BACnet IP與BACnet MS/TP路由功能；
9..選用功能強大的32位單片機作為主處理器構建強勁的信息處理中杻；
10.配備mini USB接口，方便工程現場程序下載及維護；
11.實時時鐘，掉電存儲，鐵電可擦寫45億次；
12.采用多種抗干擾技術（多層電路板、冗余設計、全金屬殼體等），在強電磁干擾環境中可穩定、可靠地工作；
13.既有墻面安裝方式，也有標準導軌卡，方便現場安裝。
二、iGate400型BACNet IP網關規格及主要技術參數
1、產品規格：（長×寬×高）160mm×113mm× 36mm ；
2、工作電源：AC/DC24V；
3、BACNet IP或Modbus TCP通訊接口為標準的RJ45接口；
4、BACnet MS/TP、Modbus RTU通訊接口為RS485，采用可插拔端子，方便現場接線；
5、工作模式：主站/從站；
6、工作環境溫度：-20℃~70℃；
7、工作環境濕度：5~95%無凝結；
8、功率≤3W；
三、iGate400系列BACnet IP網關典型應用
iGate400系列BACnet IP網關在樓宇自控、能耗監測、智能家居等眾多領域具有廣泛的應用。
iGate400應用實例如下圖所示：
