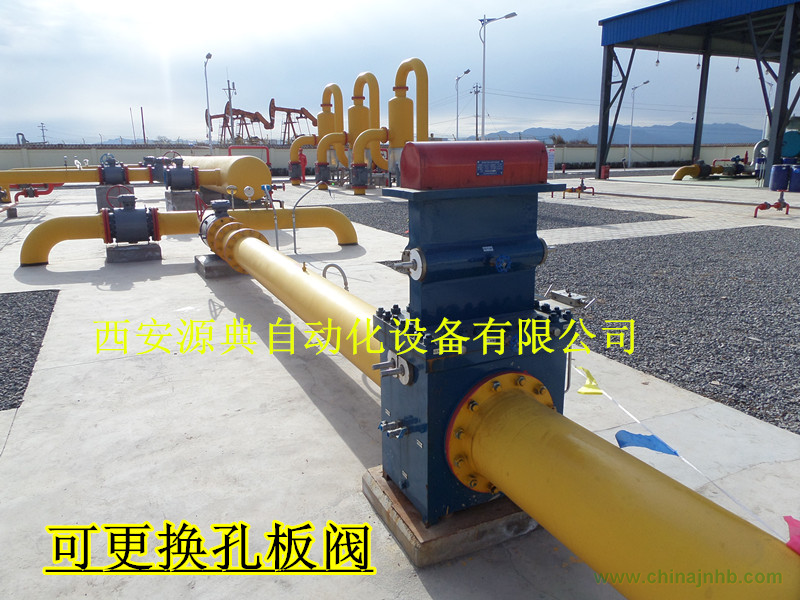

LG-K閥式孔板

一：概述

差壓式流量計是目前歷史最為悠久，使用量最大的流量測量儀表。其中以標孔板閥置作為一次檢測元件的差壓式流量計（以下簡稱孔板流量計）是應用最為廣泛的一類。我公司生產的LGEP型可換孔板節流裝置是一種結構新穎，使用方便的新型節流裝置。它可以將節流件（標準孔板）按照GB/T2624-2006國家標準的要求，精確地安裝在閥體內，并且可以在不拆卸管道和不停止流體輸送的情況下取出或安裝節流件，來進行更換、維護和檢定工作，以確保計量準確性。通過理論計算可以很方便的擴展量程或遷移量程。從而大大提高了工作效率和工作質量。是傳統對夾式標孔板閥置的理想換代產品。廣泛應用于天然氣、石油及各種液體和氣體介質的流量計量。具有其它各種流量計量儀表無法比擬的優點，是目前國際、國內用于差壓式流量計的理想裝置。

該產品設計有機械提升機構，密封性能可靠，操作迅速簡便，每次提取或更換孔板只需10～20分鐘。特別適用于主管道與不允許停止介質輸送的管道中作流量計量用，既免去設置旁通管路，又減少了占地面積。該產品采用法蘭取壓方式，標準孔板的設計、加工符合國家標準的規定，用戶還可根據各種工藝條件選配不同節流孔徑的標準孔板。

二：測量原理

充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。

三、特點

1. 試驗研究以及資料積累豐富，有國家標準支持。

2. 使用差壓范圍廣。

3. 管道口徑使用范圍大。

4. 測量精度高，范圍寬。

5. 可適用于高溫，高壓及超低溫等各種工況條件。

6. 可適用于各種材質。

7. 現場數顯，信號遠傳兼容。

8. 適用介質范圍廣，可對各種液體、氣體及蒸汽的流量測量。

9. 制造簡單，安裝方便。

10. 壓力損失較大約為差壓的一半。

四、主要技術參數

1. 公稱直徑：20mm≤DN≤800mm

2. 公稱壓力：PN≤16Mpa

3. 工作溫度：-50℃≤t≤150℃

4. 孔徑比：0.10≤β≤0.75

5. 雷諾數范圍：當0.10≤β≤0.56時  5000≤ReD

a) 當0.45≤β≤0.75時  10000≤ReD

6. 精度：1.0級，1.5級，2.0級

7. 連接方式：焊接、法蘭連接

五、結構形式

高級孔板閥根據結構形式分為：高級型孔板閥，普通型孔板閥，簡易型孔板閥。

安裝和使用

1、 孔板閥的設計、計算、安裝和使用必須嚴格遵照GB/T2624標準的規定進行。

2、 以孔板閥為一次檢測元件的差壓式流量計的系統組成。

3、 采用孔板閥流量計計量管道內介質的流量時，為了確保流量計量的精度需要定期或不定期的對管道和節流裝置進行清掃，因此一般采用等徑并聯多管計量的設計方案。其中前后測量直管段的長度將根據設計計算結果確定，同時應確保在前后測量直管段中不加裝任何阻流件。

4、 孔板閥置應盡量采用水平安裝方式。

5、 孔板閥置安裝時應注意使介質流向與裝置上所示箭頭方向一致，并設計有底座支撐，避免裝置本身承受非正常的外力。

6、 孔板閥置安裝完畢投運前，應先將管道吹掃干凈，然后再將孔板片放入節流裝置體內。這樣做的目的是為了防止管道中的雜質損壞孔板片。

7、 孔板閥的兩側均設有取壓口和操作機構，便于用戶根據實際安裝現場的條件選擇安裝方位。

8、 孔板閥兩側有排污口，可定期排出體內的污物。
