Q647氣動固定式球閥,蝸輪法蘭固定式球閥,鍛鋼蝸輪固定式球

價格：3250元/臺
供貨總量：1000
最小起訂：1
發貨期限：5
所在地區：浙江省溫州市
聯系人：鐘虎先生

13676583974

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

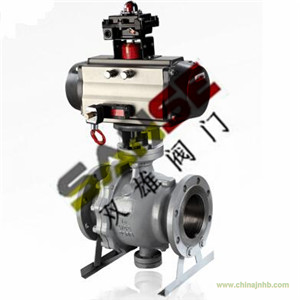

Q647氣動固定式球閥產品概述

本公司生產的Q647氣動固定式球閥是由角行程氣動執行器與固定式球閥組成，采用上下閥桿固定閥芯（軸支式）和可動密封座設計，工作更穩定。Q647氣動固定式球閥可配閥門定位器輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動固定式球閥具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。Q647氣動固定式球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

Q647氣動固定式球閥主要特點

1、Q647氣動固定式球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、閥門可采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
3、采用全通徑或縮徑設計，流通阻力小。
4、金屬硬密封采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。
5、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。

Q647氣動固定式球閥主要技術參數

閥體

閥體形式	兩段式鑄造閥體
公稱通徑	DN50～1000mm
公稱壓力	PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K
連接形式	法蘭式
法蘭標準	JIS、ANSI、GB、JB、HG等
閥蓋形式	一體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

Q647氣動固定式球閥閥內件

閥芯形式	O型固定球型閥芯
流量特性	近似快開型

Q647氣動固定式球閥執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL）
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

Q647氣動固定式球閥主要零件材料

1	底座	WCB、CF8、CF8M、CF3M
2	左閥體	WCB、CF8、CF8M、CF3M
3	下閥軸	2Cr13、304、316、316L
4	右閥體	WCB、CF8、CF8M、CF3M
5	球體	2Cr13、304、316、316L
6	密封圈	PTFE、PPL、304、316、316L
7	彈簧	65Mn、不銹鋼
8	銷	25、35、45
9	上閥軸	2Cr13、304、316、316L
10	支架	WCB、CF8、CF8M、CF3M
11	填料壓板	WCB、CF8、CF8M、CF3M
12	執行器	根據客戶要求提供配置

Q647氣動固定式球閥主要性能指標

公稱通徑 DN（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
允許壓差（MPa）	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封VI級、硬密封IV級、符合ANSI B16.104標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

Q647氣動固定式球閥主要性能規范

試驗壓力（MPa）	公稱壓力（MPa）					壓力級（class）			JIS（K）
試驗壓力（MPa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa

Q647氣動固定式球閥主要外形及連接尺寸

公稱通徑 DN（mm）	50	65	80	100	125	150	200	250	300	350	400	500	600	700
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	-	-	-	-	-	-	335	385	430	470	590	700	780	950
H1	Q647氣動固定式球閥根據所配執行機構而定，配置執行器不同，連接尺寸也不同
A	Q647氣動固定式球閥根據所配執行機構而定，配置執行器不同，連接尺寸也不同
D	165	185	200	220	250	285	340	405	460	520	580	705	840	910
D1	125	145	160	180	210	240	295	355	410	470	525	650	770	840
D2	99	118	132	156	184	211	266	319	370	435	485	608	718	788
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	12-26	12-30	12-34	12-41	12-41
