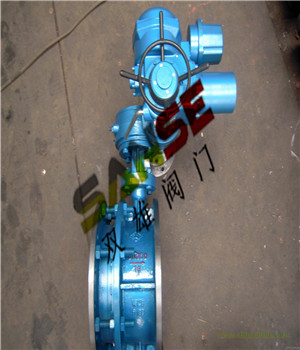

伸縮蝶閥,電動伸縮蝶閥,SD943電動伸縮蝶閥,蝸輪伸縮蝶閥

價格：5600元/臺
供貨總量：100
最小起訂：1
發貨期限：5
所在地區：浙江省溫州市
聯 系人：鐘虎先生

13676583974

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。

二、SD943電動伸縮蝶閥采用標準

設計標準：GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸：
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

三、SD943電動伸縮蝶閥執行機構

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.工作環境：
3.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
4.相對溫度：≤90%(25℃時）
5.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
6 防護等級：戶外型和防爆型為IP55（可訂制IP67）。
7. 工作制：為短時10分鐘（可訂制30分鐘）。

四、SD943電動伸縮蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

五、SD943電動伸縮蝶閥主要零件材質

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

六、SD943電動伸縮蝶閥主要外形連接尺寸

公稱通徑	外形尺寸(參考值)							法蘭尺寸和螺栓孔尺寸(標準值)												電動 裝置型號 (參考)
公稱通徑	H	H1	設計 最大長度	設計 最小長度	設計 長度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	H	H1	設計 最大長度	設計 最小長度	設計 長度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	80	440	186	156	171	250	255	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	QB10-1
65	95	445	190	160	175	250	255	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	QB10-1
80	98	476	198	166	182	250	255	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	QB10-1
100	114	504	228	188	208	250	255	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	QB10-1
125	128	550	240	201	220	250	255	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	QB20-1
150	139	652	240	206	226	300	315	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	QB20-1
200	174	732	265	219	242	300	315	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	QB60-1
250	215	823	295	240	267	300	315	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	QB60-1
300	245	877	308	254	282	300	315	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	QB120-1
350	270	932	327	272	300	300	315	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	QB120-1
400	305	1047	368	308	338	300	315	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	QB250-1
450	325	1092	370	310	340	575	714	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	QB250-1
500	360	1182	392	332	362	575	714	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	QB250-1
600	445	1380	441	375	408	656	810	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	QB50 0-0.5
700	505	1502	460	400	445	656	810	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	QB50 0-0.5
800	560	1545	499	445	475	656	810	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	ZA60
900	630	1710	520	460	490	785	863	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	ZA60
1000	680	1805	600	530	565	785	863	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	ZA60
1200	795	2096	675	571	623	785	863	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	ZA120
1400	900	2296	760	684	722	790	1338	1630	1560	1510	36-36	1675	1530	1530	36-42	1685	1590	1530	36-48	ZA120
1600	1100	2720	860	770	815	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	ZA240
1800	1124	2830	930	830	880	868	1476	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	ZA240
2000	1292	3120	1020	920	970	965	1600	2265	2180	2125	48-48	2325	2230	2150	48-48	2345	2230	2150	48-62	ZA240

七、SD943電動伸縮蝶閥安裝使用注意事項

1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出（見圖1），支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。
5、伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通蝶栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出（見圖2），損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）
6、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
8、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝在閥門后。
