濟南厚德耐磨材料有限公司（原章丘東漢鐵藝有限公司）位于山東省濟南章丘市，是專業從事耐磨鋼棒、鍛造鋼球、鑄鋼鍛生產出口廠家。公司成立于2000年底，為了更進一步發展，我司于2014年初更名為濟南厚德耐磨材料有限公司，目前鋼球車間2處，空氣錘鍛打+20mm-60mm規格熱軋鋼球生產線車間，20mm-40mm小直徑鋼球熱軋生產線以及70mm-127mm大直徑鋼球輥鍛車間，耐磨鋼棒調質熱處理車間、新產品試驗車間。
我公司設計生產能力年產10萬噸，其中耐磨鋼球年產8萬噸，耐磨鋼棒年產2萬噸，公司已獲ISO9001—2000國際質量體系認證、ISO14001—2004國際環境體系認證等榮譽。
鍛造鋼球產品主要規格：20mm-150mm，主要材質包括：45號鍛鋼球，60mn鍛造鋼球，RCAB系列耐磨鋼球，B2材質鋼球，B3鍛造鋼球，40cr鋼球，65mn鋼球，50mn鋼球等；主要用于金礦、銅礦、鐵礦等有色金屬選礦廠，火電廠，新型建材廠，水泥廠，鉀長石類礦山等球磨選礦廠。
耐磨鋼棒主要規格：38mm-130mm，長度1.5m-7m；主要用于煤化工廠，水煤漿廠，有色金屬選礦廠一段棒磨機選礦，石英砂、硅砂廠，玻璃制造廠等。

產品特點：整體硬度高、耐磨性強、研磨性高、不開裂、不失圓、抗破碎性能高等優點。企業擁有現代化檢測中心，產品內部檢測的同時，接受客戶來廠檢驗以及SGS檢驗，可滿足用戶對不同鋼球特性的各種要求。

65Mn磨煤機鋼棒主要技術標準：
 規格一般為：直徑55mm/65mm/75mm；長度在3.75m---5.85m；
 加工處理方式： 調直機機械調直+中頻爐加熱處理+淬火+回火爐回火；
 表面硬度：hrc（洛氏硬度）45-58度；
 不直度（直線度）：低于3mm/m
 適用領域：煤化工，水煤漿，新能源，氧化鋁土礦；
一. 磨煤機鋼棒產品生產工藝流程
1.按照客戶要求指定原材料（萊鋼，建龍，寶鋼），客戶未要求我們選擇萊鋼的圓鋼；
2.調直處理，專利調直機，對6m，7m的圓鋼進行機械調直，最少調直三次以上，保證鋼棒不直度小于3‰，有力的減少磨煤機鋼棒在研磨中發生的彎棒情況；
3.自動化切割機對圓鋼進行長度定尺；
4.中頻電爐自動化熱處理，全過程電腦自動化控制，減少人為因素造成的加熱不合理，不到位，保證鋼棒的有效加熱深度；
4.淬火液淬火，鋼棒硬度提高到HRC55-60度以上；

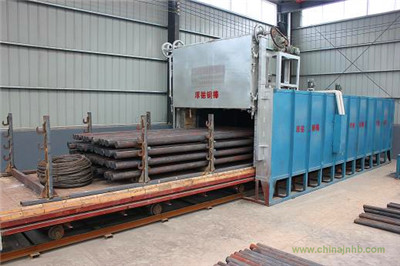

5.自然冷卻后，放置在鋼棒回火爐，保持恒溫回火6-8個小時，做鋼棒退火處理，降低鋼棒硬度，提高鋼棒韌性，做到鋼棒全身硬度均勻；
6.硬度打壓檢測；
7.跌落試驗檢測；
8.組織狀態分析；
9.磨煤棒打捆包裝發貨。
二.磨煤機鋼棒產品質量檢查規定
1.鋼棒下料用鋸床下料，尺寸公差公司以訂單要求為準。下料后兩頭用磨光機拋成R弧。
2.鋼棒的表面不得有肉眼可見的裂縫、過燒、裂紋現象。
3.鋼棒的不直度小于0.2%。直徑公差+0m;-1.5mm;長度公差+0m;-25mm，斷裂小于3%.
三.磨煤機鋼棒產品檢驗方法：
1.鋼棒的表面質量用肉眼檢查。
2.鋼棒尺寸及缺陷用游標卡尺測量，測量時應避開鋼球的缺陷部位。長度用米尺測量。
3.鋼棒的表面硬度按照每米測定1個點，算起算術平均值。
4.鋼棒的不直度檢驗：每班抽檢5根，放于經過校直的鐵架上，將一頭靠齊，測量另一頭與校直鐵架的距離。每根產品要至少轉動3次。
四.產品驗收：
1.每個班次生產磨煤機鋼棒質量與尺寸，按以上標準嚴格檢查，合格入庫。
2.磨煤機鋼棒硬度每個班檢驗5根，若有一個鋼球不合格，則應任取雙倍數量復驗，結果若仍有一個不合格，而全部硬度數值平均值符合要求硬度規定，應判為合格，否則不合格；
3.出廠銷售檢驗
對每批出售的磨煤機鋼棒，由質檢部對鋼棒進行尺寸、外觀和硬度檢驗，尺寸外觀檢驗的數量，每種規格為5根，硬度檢驗，每種規格為3-5根，判定同上。
