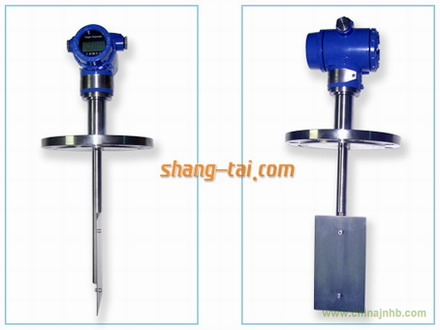

上太儀表STF轉爐煤氣流量計主要運用在焦爐煤氣，高爐煤氣，發生爐煤氣，混合煤氣等煤氣介質的計量上，此類介質具有含雜質、粉塵、結污、壓力低、流速低等特點。STF系列煤氣流量計采用新型電容力感應式傳感器，耐臟污、靈敏度高，安裝簡單免維護，計量準確，解決傳統差壓式取壓孔易堵塞的缺點，可完全替代差壓式流量計，壓損小，適用大型管道、異型管道、低壓、負壓管道，插入式結構，安裝簡單，廣泛應用于冶金、煤化工行業的大口徑煤氣流量計量，性能可靠，性價比高，為客戶節約投資，提高生產效率。

【煤氣流量計產品參數】


【煤氣流量計特點】
 ·整臺儀表在設計中無可動部件，安裝簡便免維護
 ·采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
 ·壓力損失小，僅為標準孔板的1/2△P左右
 ·耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強，可替代差壓式流量計
 ·可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)
 ·整機可做成全密封無死角(焊接形式)，無任何泄漏點，可耐42MPa高壓
 ·儀表內設自檢程序，故障現象一目了然
 ·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
 ·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
 ·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
 ·具有一體化溫度、壓力補償，直接輸出質量或標方
 ·具有可選小信號切除、非線性修正、濾波時間可選擇
 ·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
 ·計量準確，精度可達到0.2%
 ·重復性好，一般為0.05～0.08%，測量快速
 ·可根據實際需要更換阻流件(靶片)而改變流量范圍
 ·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
 ·安裝簡單方便，極易維護
 ·多種輸出形式，能遠傳各種參數
 ·抗震動性強，一定范圍內可測脈動流

【煤氣流量計安裝注意事項】

不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。

【煤氣流量計安裝現場】

【煤氣流量計產品原理】
STF系列轉爐煤氣流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。

當介質在測量管中流動時，因其自身的動能通過阻流件(靶)時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力
      Cd——物體阻力系數
      A ——阻流件對測量管軸向投影面積(mm2)
      ρ ——工況下介質密度(kg/m3)
      v ——介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件(測桿)傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

STF系列煤氣流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。

【生產能力】年產一萬套

西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
