結構原理--

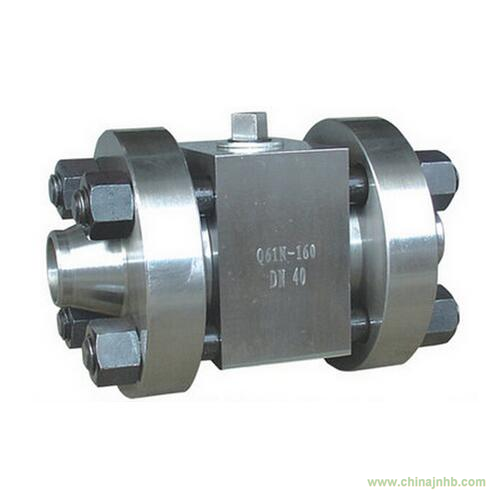

美國進口（FRANK）品牌高壓焊接球閥所有部件均為鍛件,采用下裝式閥桿,設備倒密封結構,鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏,密封面為尼龍材料富有滑性和抗彎曲強的特點, 用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯、化工、石油、天然氣、等在各行業得到廣泛的用。

產品特點--

1.本產品所有部件均為鍛件

2.采用下裝式閥桿,設備倒密封結構

3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏

4.密封面采用尼龍,自然滑性材料,但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下

5.標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；

6.樞軸采用防吹出保護，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；

7.閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。

設計標準--

設計和制造標準按照: ASME B16.34,API6D等；

結構長度按照: ASME B16.10；

連接端尺寸按照：ASME B16.5,ASME B16.25；

檢驗和測試按照: API598；

防火設計按照：API607；

性能參數--

公稱壓力：16-32MPa

適用溫度范圍:-20～232℃～350℃

適用介質:水、油、氣及某些腐蝕性液體（W O G）

焊接類型：對焊（BW）、承接焊（SW）
