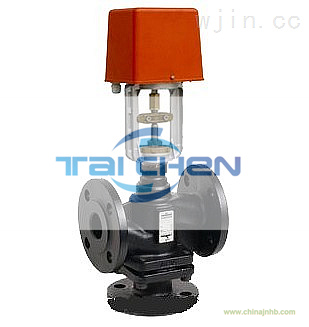

ZAZQ(X)型電動三通合流(分流)調節閥
詳細內容
|
型號
|
ZAZQ、ZAZX
|
口徑
|
DN25-200mm
|
|
壓力
|
1.0、1.6、4.0、6.4MPa
|
材質
|
HT200、ZG230-450、ZG1Cr18Ni9Ti
|
■ 概述
ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃。控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
■ 特點
·流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
·除了閥蓋處襯套導向外。閥芯側面與閥座內表面也有導向作用，導向面積的大，工作可靠。
·伺服放大器采用深度動態負反饋，可提高調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度。無需伺服放大器。
·節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
·波紋管密封型對移動的閥桿形成完全的密封，杜絕流體外漏。
■ 主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填 料：聚四氟乙烯
推桿、襯套：2Cr13
■ 主要技術參數
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定流量
系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
|
額定行程
|
16
|
25
|
40
|
60
|
|
流量特性
|
直線、拋物線
|
|
工作溫度(℃)
|
普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250
散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450
|
|
介質溫度(℃)
|
200以下(對合流閥而言)
|
|
固有可調比R
|
30
|
|
公稱壓力PN(MPa)
|
1.0、1.6、4.0、6.4
|
|
允許泄漏量
|
硬密封：Ⅱ、Ⅳ級 軟密封：Ⅵ級
|
|
作用方式
|
電關式、電開式
|
|
信號范圍(mA.DC)
|
0～10、4～20
|
|
電源電壓
|
220V、50Hz 380V、50Hz
|
|
環境溫度(℃)
|
電動調節閥： 5～45 伺服放大器：-10～55
|
全行程
時間S
|
|
12.5
|
20
|
32
|
48
|
|
|
30
|
30
|
48
|
60
|
|
消耗功率(W)
|
|
28
|
35
|
|
|
6
|
15
|
25
|
40
|
■ 配套用電動執行機構有關技術參數
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
電動執行
機構型號
|
普通型
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
電子型
|
JHZAZ1
|
JHZAZ2
|
JHZAZ3
|
JHZAZ4
|
電動執行
機構推力(N)
|
普通型
|
400
4000
|
6400
|
6400
16000
|
|
電子型
|
2000
|
4000
|
6000
|
8000
|
