使用說明：
歡迎您使用金華儀科技有限公司的產品！當您擁有金華儀傳感器及其檢測設備的同時就標志著您掌握了最先進的工程檢測手段和享有本公司的優質服務。使用本產品之前請您詳細閱讀說明書或來電垂詢，謝謝！
一、 用途：

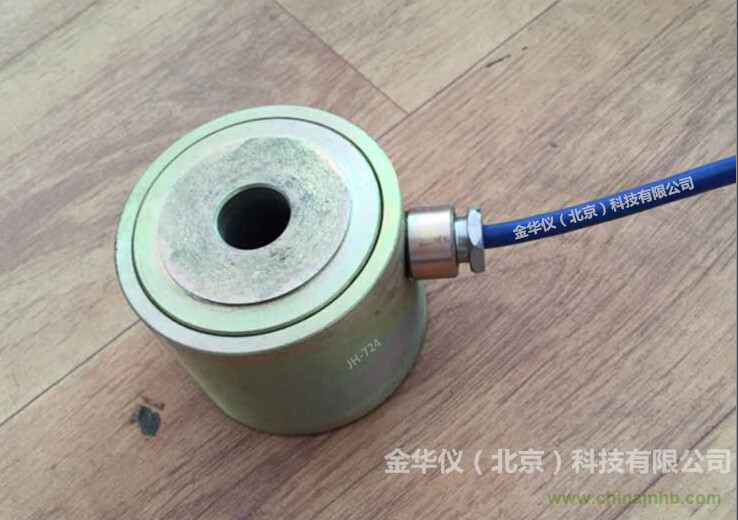

JH-724系列電阻式錨索測力計，是一種電阻應變式壓力傳感器。主要適用于各種條件下的纜索及錨桿的張拉控制和長期受力狀態監測。廣泛應用于橋梁、隧道、大壩及邊坡、模型試驗等工程中斜拉索、吊桿、系桿、錨桿及預應力索等的張拉力值控制，校準和長期監控。
二、JH-724系列電阻式錨索測力計特點：
1、 采用電阻應變式理論設計、彈性體為合金鋼制造，具有靈敏度與精度高、線性與穩定性好等優點。
2、 抗干擾能力強。
3、 絕緣性能良好，防水耐用。
4、 有多種規格，用戶可根據不同要求選用或訂做。
5、 配備電阻應變儀或標準量數據采集儀測量。
三、主要性能指標：
|
品名
|
型號
|
量 程
|
分辨率
|
內徑
|
外經
|
高
|
特點
|
備注
|
|
電阻式錨索計
|
JH-724-1001
|
10KN
|
≤0.04%F.S
|
定做
|
定做
|
50
|
穩
定
可
靠
|
全橋
|
|
JH-724-1005
|
50KN
|
≤0.04%F.S
|
定做
|
定做
|
50
|
全橋
|
|
JH-724-1010
|
100KN
|
≤0.04%F.S
|
定做
|
定做
|
50
|
全橋
|
|
JH-724-1020
|
200KN
|
≤0.04%F.S
|
定做
|
定做
|
50
|
全橋
|
|
JH-724-1050
|
500KN
|
≤0.04%F.S
|
定做
|
定做
|
50
|
全橋
|
|
JH-724-10100
|
1000KN
|
≤0.04%F.S
|
定做
|
定做
|
50
|
全橋
|
|
JH-724-10200
|
2000KN
|
≤0.04%F.S
|
定做
|
定做
|
50
|
全橋
|
|
JH-724-10300
|
3000KN
|
≤0.04%F.S
|
定做
|
定做
|
50
|
全橋
|
|
JH-724-10400
|
4000KN
|
≤0.04%F.S
|
定做
|
定做
|
50
|
全橋
|
|
JH-724-10xxx
|
定做
|
定做
|
定做
|
定做
|
定做
|
定做
|
定做
|
|
額定輸出
|
~2mV/V(2500με)
|
|
準確度級別
|
0.5級
|
|
非線性
|
<0.1%F·S
|
|
遲滯性
|
<0.1%F·S
|
|
允許工作溫度
|
-10℃ ~ 80℃
|
|
激勵電壓
|
≤10 V
|
|
輸入輸出阻抗
|
350Ω±2Ω
|
|
組橋方式
|
全橋
|
|
絕緣電阻
|
>1000MΩ
|
|
引出電纜
|
水工電纜線（ 2× 2× 0.2 平方毫米）
|
|
超載
|
150% F·S
|
|
耐水壓
|
>1.5 MPa
|
