ZXS-6D氣動薄膜低溫角形調節閥
詳細內容
|
型號
|
ZXS-6D
|
口徑
|
DN20～100
|
|
壓力
|
PN0.6MPa
|
材質
|
LF4,1Cr18Ni9
|
■ ZXS-6D氣動薄膜調節閥(低溫)概述

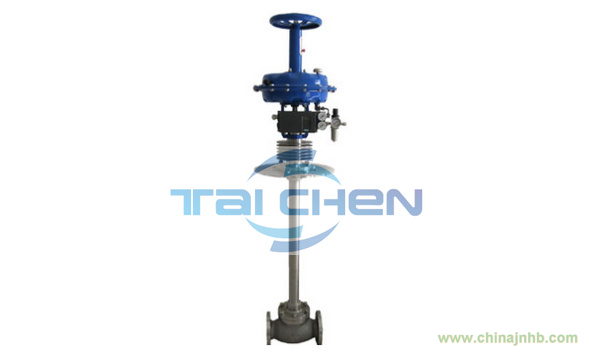

ZXS-6D氣動薄膜低溫角型調節閥[ZXS-6D氣動薄膜調節閥(低溫)]是一種在低溫、深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行機構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
本系列產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6MPa，閥體口徑范圍 DN20～100，適合流體溫度-60℃～-200℃范圍內多種檔次。泄漏量等級有Ⅳ級和Ⅵ級二種。流量特性為線性或等百分比。多種多樣的品種供選擇。
■ ZXS-6D氣動薄膜調節閥(低溫)特點
·底進側出，流路簡單，阻力小，閥體容量大
·雙導向，閥工作穩定性好
·可調范圍大，固有可調比50
·波紋管密封對移動的閥桿形成完全的密封，堵絕流體外漏
·采用浮動套連接，安裝方便
■ ZXS-6D氣動薄膜調節閥(低溫)主要零件材料
|
閥體：
|
LF4
|
閥桿：
|
1Cr18Ni9
|
|
閥蓋：
|
1Cr18Ni9
|
波紋管：
|
1Cr18Ni9
|
|
閥芯、閥座：
|
1Cr18Ni9
|
墊片：
|
紫銅、1Cr18Ni9
|
■ ZXS-6D氣動薄膜調節閥(低溫)規格與技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
閥座直徑dn（mm）
|
10
|
12
|
15
|
20
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
|
額定行程
|
16
|
25
|
40
|
|
膜片有效面積 Ae（cm2）
|
280
|
400
|
600
|
|
固有流量特性
|
直線、等百分比
|
|
公稱壓力PN（MPa）
|
0.6
|
|
固有可調比（R）
|
50
|
|
工作溫度（℃）
|
D0：-60～-100，D1：-100～-200，D2：-200～-250
|
|
信號范圍Pr（KPa）
|
20～100，40～200，20～60，60～100，80～240
|
允許壓差
（MPa）
|
不帶定位器
|
0.6
|
0.47
|
0.30
|
0.27
|
0.18
|
0.11
|
|
帶定位器
|
0.6
|
0.41
|
0.26
|
|
允許泄漏量
|
Ⅳ級 Ⅵ級
|
|
氣源壓力Ps（MPa）
|
0.14～0.40
|
﹡本產品性能指標貫徹 GB/T4213-92標準
■ ZXS-6D氣動薄膜調節閥(低溫)安裝尺寸選取標準
溫度范圍（℃）
保溫長度（安裝尺寸）H1（mm）
公稱通徑 DN（mm）
|
D0
|
D1
|
D2
|
|
-60～-100
|
-100～-200
|
-200～-250
|
|
20～50
|
500
|
700
|
900
|
|
65～100
|
600
|
800
|
1000
|
■ ZXS-6D氣動薄膜調節閥(低溫)連接尺寸及標準
·連接方式：焊接
·薄膜執行機構氣信號接口：內螺紋M16×1.5
■ ZXS-6D氣動薄膜調節閥(低溫)外形尺寸及重量
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
|
A
|
282
|
308
|
394
|
|
L
|
75
|
85
|
110
|
160
|
170
|
|
L1
|
75
|
85
|
110
|
160
|
170
|
|
D1
|
Φ20
|
Φ25
|
Φ32
|
Φ40
|
Φ50
|
Φ66
|
Φ82
|
Φ102
|
|
D2
|
Φ25
|
Φ30
|
Φ37
|
Φ45
|
Φ55
|
Φ84
|
Φ90
|
Φ110
|
|
H
|
H1=500
|
952
|
971
|
980
|
1006
|
|
|
H1=600
|
|
|
|
|
1250
|
|
H1=700
|
1152
|
1171
|
1181
|
1206
|
|
|
H1=800
|
|
|
|
|
1450
|
|
H1=900
|
1352
|
1371
|
1381
|
1406
|
|
|
H1=1000
|
|
|
|
|
1650
|
|
n—d
|
8-Φ14
|
8-Φ16
|
10-Φ16
|
12-Φ18
|
|
D3
|
260
|
285
|
305
|
340
|
370
|
405
|
460
|
|
D4
|
290
|
315
|
335
|
370
|
400
|
435
|
490
|
|
D5
|
289
|
470
|
