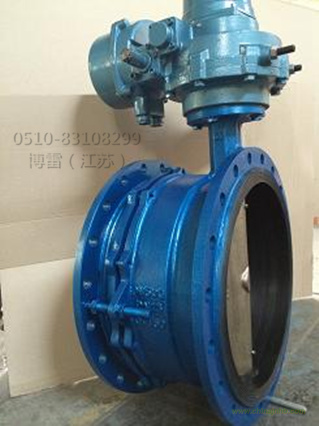

一、DN65電動伸縮軟密封蝶閥 產品概述：
|
本公司經營的電動伸縮蝶閥是由角行程電動執行器于伸縮蝶閥組成，電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
DN65電動伸縮軟密封蝶閥 其主要特點如下：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。
|
二、DN65電動伸縮軟密封蝶閥 主要技術參數：
|
閥體形式
|
直通鑄造閥體
|
|
公稱通徑
|
DN50～2000mm
|
|
公稱壓力
|
PN0.6、1.0、1.6
|
|
法蘭標準
|
JB、ANSI、GB、HG、JIS等
|
|
連接形式
|
法蘭式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
|
閥板形式
|
垂直式蝶板
|
|
流量特性
|
開關型(線性)、調節型(近似等百分比)
|
三、DN65電動伸縮軟密封蝶閥 執行器參數及特點：
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
50N·M～2000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
|
執行器特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
|
四、DN65電動伸縮軟密封蝶閥 主要零件材料：
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
底座
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
2
|
下閥軸
|
銅合金、304、316
|
|
3
|
閥體
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
4
|
閥板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
5
|
銷軸
|
25、35、45
|
|
6
|
閥桿
|
2Cr13、304、316、316L
|
|
7
|
壓板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
8
|
密封圈
|
NBR丁晴橡膠、PTFE、PPL、304、316
|
|
9
|
伸縮節
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
10
|
填料
|
聚四氟乙烯/柔性石墨
|
|
11
|
支架
|
HT200、WCB、CF3
|
|
12
|
填料壓板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
13
|
電動執行器
|
配置執行器不同，材質也不相同
|
五、DN65電動伸縮軟密封蝶閥 主要性能規范：
|
公稱通徑DN
|
50～1000(mm)
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
滲漏率
|
金屬硬密封：＜0.1×DNmm3/s (符合GB/T13927-92標準)、軟密封：零泄露
|
|
適用溫度
|
碳鋼：-29℃～425℃、不銹鋼：-40℃～600℃
|
|
適用介質
|
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
|
|
驅動形式
|
蝸桿蝸輪傳動、氣動、電動
|
六、DN65電動伸縮軟密封蝶閥 主要外形尺寸：
公稱
通徑
|
外形尺寸(參考值)
|
法蘭尺寸和螺栓孔尺寸(標準值)
|
|
高度
|
結構長度L
|
執行器寬度
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
H
|
H1
|
最大
|
最小
|
標準
|
A
|
B
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
|
50
|
80
|
440
|
186
|
156
|
171
|
250
|
255
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
95
|
445
|
190
|
160
|
175
|
250
|
255
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
98
|
476
|
198
|
166
|
182
|
250
|
255
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
114
|
504
|
228
|
188
|
208
|
250
|
255
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
128
|
550
|
240
|
201
|
220
|
250
|
255
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
139
|
652
|
240
|
206
|
226
|
300
|
315
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
174
|
732
|
265
|
219
|
242
|
300
|
315
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
215
|
823
|
295
|
240
|
267
|
300
|
315
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
245
|
877
|
308
|
254
|
282
|
300
|
315
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
270
|
932
|
327
|
272
|
300
|
300
|
315
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
305
|
1047
|
368
|
308
|
338
|
300
|
315
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
325
|
1092
|
370
|
310
|
340
|
575
|
714
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
360
|
1182
|
392
|
332
|
362
|
575
|
714
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
715
|
650
|
20-33
|
|
600
|
445
|
1380
|
441
|
375
|
408
|
656
|
810
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
505
|
1502
|
460
|
400
|
445
|
656
|
810
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
560
|
1545
|
499
|
445
|
475
|
656
|
810
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
900
|
630
|
1710
|
520
|
460
|
490
|
785
|
863
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
|
1000
|
680
|
1805
|
600
|
530
|
565
|
785
|
863
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
|
1200
|
795
|
2096
|
675
|
571
|
623
|
785
|
863
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
|
1400
|
900
|
2296
|
760
|
684
|
722
|
790
|
1338
|
1630
|
1560
|
36-36
|
1675
|
1530
|
36-42
|
1685
|
1590
|
36-48
|
|
1600
|
1100
|
2720
|
860
|
770
|
815
|
868
|
1476
|
1830
|
1760
|
40-36
|
1915
|
1820
|
40-48
|
1930
|
1820
|
40-56
|
|
1800
|
1124
|
2830
|
930
|
830
|
880
|
868
|
1476
|
2045
|
1970
|
44-39
|
2115
|
2020
|
44-48
|
2130
|
2020
|
44-56
|
|
2000
|
1292
|
3120
|
1020
|
920
|
970
|
965
|
1600
|
2265
|
2180
|
48-48
|
2325
|
2230
|
48-48
|
2345
|
2230
|
48-62
|
