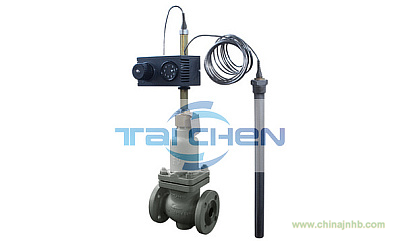

“溫度調節閥 ZZW自力式溫度調節閥 上海臺臣閥門有限公司”
ZZW型自力式溫度調節閥是一種無需外來能源而依 靠被調介質自身的溫度變化進行自動調節的節能產品，產品類型有：ZZWP單座自力式溫度調節閥、ZZWM型套筒自力式溫度調節閥、ZZWN型雙座自力式溫度調節閥。作用方式有加熱型(B型，被測介溫度升高，溫度閥關閉)和冷卻(K型，被測介溫度升高，溫度閥開啟)。
自力式溫度調節閥產品主要特點
1、無需外來能源，利用被控介質自身的溫度變化進行自動調節。
2、有較寬的溫度設定范圍，調節方便。
3、有測控介質壓力波動補償裝置，可提高控制精確度。
4、控制器具有比例式調節特性，動作平穩，無噪聲。
5、有超溫過載保護裝置，可靠性高。
為此，該系列產品廣泛用于各種供熱、供水、空調、鍋爐、汽泡罩式爐、各種熱交換等機械電氣設備之中。實現溫差自動調節。也可以用于化工、石油、電力、冶金等連續生產過程中就地調節，可節約能源及基地投資，減少維護及工作量。
自力式溫度調節閥工作原理
以ZZWP-16B閥為例：
ZZW型自力式溫度調節閥是根據液體受熱體積膨脹的原理工作的，溫度檢測元件溫包插入被測介質中，當溫度升高時，溫包內工作液體積急劇增大，使密封容室的壓力增高，壓迫波紋管向下移動推動彈簧向下位移，從而推動閥桿、閥芯向閥座方向移動，關小閥門，使被測介質溫度向設定值靠攏，閥芯便停留在新的位置，即閥芯的位移正比于被測介質溫度的變化量，形成一定的比例調節特性。
自力式溫度調節閥主要技術參數和性能指標
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
公稱壓力PN(MPa)
|
1.6 4.0
|
額定流量
系數Kv
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
雙座
|
|
|
12
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
836
|
1210
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
額定行程
|
6
|
8
|
10
|
14
|
20
|
35
|
|
允許最大壓差(MPa)
|
1.6
|
1.5
|
0.5
|
|
溫度調節范圍(℃)
|
0～70、50～120、100～170、150～220、200～270
|
|
調節精度(％)
|
±5
|
|
允許超載值(℃)
|
分別為上述溫度調節范圍上限加50
|
|
使用環境溫度(℃)
|
-40～+80
|
|
安裝接頭
|
G1″
|
|
毛細管長度(M)
|
3、 5
|
|
溫包材料
|
黃銅H62, 1Cr18Ni9Ti
|
|
閥體材質
|
ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2Ti
|
|
閥芯材質
|
1Cr18Ni9Ti、 0Cr17Ni12Mo2Ti
|
允許
泄漏量
|
硬密封(l/h)
|
雙座、套筒：5×10-3×閥額定容量(Ⅱ級) 單座：10-4×閥額定容量(Ⅳ級)
|
|
軟密封(ml/min)
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
11.10
|
