指標
參數

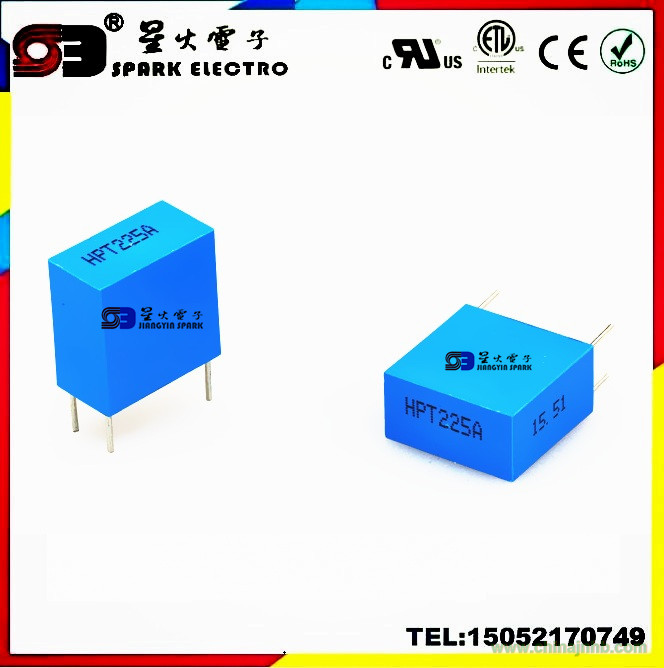

HPT225A
單位
額定輸入電流
0～2
mA
額定輸出電流
0～2
mA
輸入電流
10
mA
輸出電流
10
mA
額定點相位差
15′（未經過補償）
＜5′（經過補償后）
分
精度等級
0.1
級
隔離耐壓
4000
V/min
溫度系數
50
ppm/℃
工作溫度
-35～+100
℃
儲存溫度
-50～+110
℃
副邊內阻范圍
115Ω±15%
Ω
重 量
約10
g
使用頻率范圍
0.02-2
KHz
負載電阻
≤250(2mA時)
Ω
短時熱電流
≤20
mA
外殼材料
阻燃PBT
—
應用電路：
圖1:電容C濾波使用1000P左右。圖中運算放大器為OP07系列，運算放大器的電源電壓通常取±15V或±12V。圖1中反饋電阻R和限流電阻R&＃39; 要求溫度系數優于50ppm/℃，推薦使用狀態是2mA/2mA。
輸出電壓= 輸入V/ (R&＃39;+內阻)*R，另外可調電阻進行微調，以達到輸出電壓的精度。
注意事項：此電路中運放輸入電流在10.5mA以內,超過10.5mA時運放輸出電壓會嚴重失真!
圖2: 負載電阻要求<150歐，輸出= 輸入V/ (R&＃39;+內阻)*R。輸出并負載后相移會變大，相移變化的數值與負載電阻值有關。如不考慮相移，輸出采樣電壓為0.6Vac
注意事項：此電路中R’和R的功率及溫度系數應合理選擇,要求溫度系數優于50ppm/℃!
以上參數均為工頻50Hz使用狀態時的參數值。相移為負載0歐時的測量值。
使用頻率范圍指互感器應用于固定的頻率值的使用范圍
