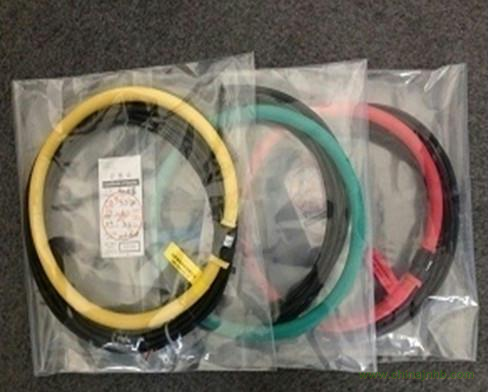

開口式柔性羅氏線圈（Rogowski coil )又叫電流測量線圈、微分電流傳感器、空心線圈，是一個均勻纏繞在非鐵磁性材料上的環形線圈。
|
類 別
|
型 號
|
特 征
|
|
羅氏線圈
|
RCT
|
最長可達十幾米，適用于冶金電極電流檢測，超大型設備對地泄漏電流檢測等。
|
|
計量級羅氏線圈
|
RCT-J
|
最高精度達到0.2%，抗干擾能力，溫漂，長期穩定性俱佳。
|
|
柔軟型羅氏線圈
|
RCT-R
|
適用于不規格導體檢測，例如變壓器輸出端S型檢測。
|
|
耐高溫型羅氏線圈
|
RCT-H
|
長時間耐溫150度以上，短時耐溫200度以上，可在水中或者油中工作。
|
|
mini型羅氏線圈
|
RCT-M
|
最小線徑為4mm，適用于1000A以下的,空間有一定限制的場合。
|
|
高靈敏度羅氏線圈
|
RCT-S
|
最高可以實現1V/100A，適用于漏電（零序）檢測，mA級別電流檢測，5Hz以下低頻信號檢測。
|
|
加厚型羅氏線圈
|
RCT-T
|
具有高耐壓等級，不易變形，適用于高壓，高溫，戶外等應用場合。
|
|
333mVrms輸出型羅氏線圈
|
RCT333
|
輸出電壓:333mVrms，精度:10%~100%范圍內0.5%。 帶U盤式積分器。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
常規頻率
|
10Hz..10kHz
|
重量
|
Approx. 100g
|
|
工作頻率
|
0.8Hz..10MHz
|
轉換率M
|
0.05 .. 10 μH
|
|
線性度
|
<0.01%
|
靈敏度
|
Output voltage Vout=2×π×M×f×IAC
|
|
f=頻率 IAC=被測電流
|
|
測量范圍
|
0.01 .. 300kA
|
相位差
|
90°± 0.1°
|
|
線圈周長
|
200mm .. 10m
|
|
負載電阻
|
≥1kΩ
|
線圈線徑
|
4mm .. 20mm
|
|
工作溫度
|
-10..+60℃
|
信號線直徑
|
2.0 .. 5.0mm
|
|
儲存溫度
|
-20..+70℃
|
信號線長
|
0.1m .. 100m
|
|
輸出接頭
|
雙香蕉頭
|
|
BNC接頭
|
|
OEM線纜
|
|
校準裝置
|
|
定制特殊線纜長度和/或增益
|
