電動截止閥 J941H截止閥
電動截止閥工作原理
電動截止閥,美標閘閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
電動止截閥標準與規范
設計與制造
|
結構長度
|
壓力溫度等級
|
連接法蘭
|
試驗與檢驗
|
|
GB12235
|
GB12221
|
GB9131
JB/T74
HG20604
|
JB/T74-90
GB9113
HG20592-20635
|
JB/T9092-1999
GB13927
|
電動截止閥主要零件材料
|
零件名稱
|
材料牌號
|
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12MoTi
|
ZGCr5Mo
|
|
閥蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12MoTi
|
ZGCr5Mo
|
|
支架
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12MoTi
|
ZGCr5Mo
|
|
閥瓣
|
2Cr13
|
304
|
316
|
Cr5Mo
|
|
閥桿
|
2Cr13
|
304
|
316
|
25Cr2MoV
|
|
閥座
|
25
|
304
|
316
|
304
|
|
密封環、墊片
|
304、包覆墊
|
|
填料
|
增強柔性石墨
|
電動截止閥性能規范
公稱壓力
PN（MPa）
|
試驗壓力（MPa）
|
適用溫度（℃）
|
適用
介質
|
|
強度試驗
|
密封試驗
|
WCB
|
Wr5Mo
|
1Cr18Ni12Mo2Ti
|
1C18Ni9Ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤550
|
≤200
|
≤200
|
水、油品、蒸氣、酸性介質
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
|
10.0
|
15
|
11
|
/
|
|
16.0
|
24
|
17.6
|
概述

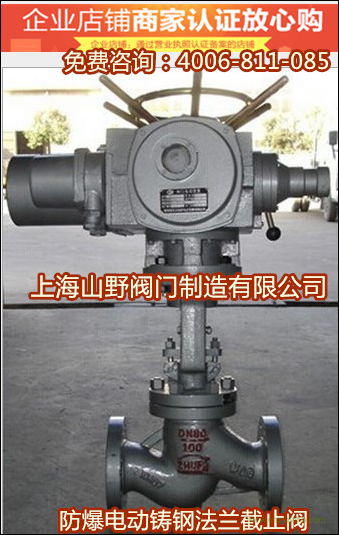

J941H電動截止閥由截止閥與Z型多回轉電動執行器組成，有開關型、調節型兩種，工作電壓一般為380VAC,另外需要別的電壓可以定制。電動截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
J941H電動截止閥法蘭連接適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
結構特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
8、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。
