電動球閥 特點
電動球閥具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。
■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置
電動球閥 Q941F 選項參數
電動執行器選配：FT系列執行器
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料.
電動球閥 Q941F球閥閥體參數
公稱壓力：PN1.6、2.5、4.0Mpa
連接方式：法蘭 （二片式、三片式）
閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
閥球材質：不銹鋼CF8（304）、CF8M（316）
密封材料：PTFE、PPL
閥桿材質：304、316不銹鋼
適用溫度范圍：-20℃～232℃～350℃，金屬密封：450℃~600℃
適用介質：水、油、氣、粉末，各種有機溶劑等某些腐蝕性液體（W·O·G）
電動球閥 Q941F主要技術參數
|
空氣驅動
|
壓縮空氣4-6bar(可帶手輪)
|
|
電驅動
|
DC24V、AC220V、AC380V
|
|
公稱通經
|
15～250mm
|
|
公稱壓力
|
1.6～4.0Mpa
|
|
適用溫度
|
PTFE：-29～+178℃
|
|
EK：-29～+250℃
|
|
連接方式
|
法蘭
|
|
閥結構
|
兩塊式
|
|
閥體材質
|
316L、316、304、304L、碳鋼
|
|
閥球材質
|
316L、316、304、304L
|
|
密封材質
|
PTFE、EK
|
|
適用介質
|
氣體、水及油類等
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
Q941電動法蘭球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

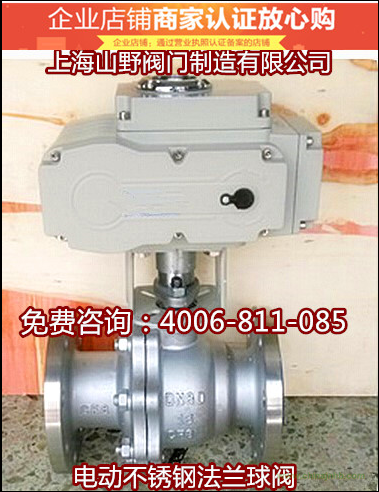

Q941F/PPL型不銹鋼電動球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用電缸式執行機構。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
