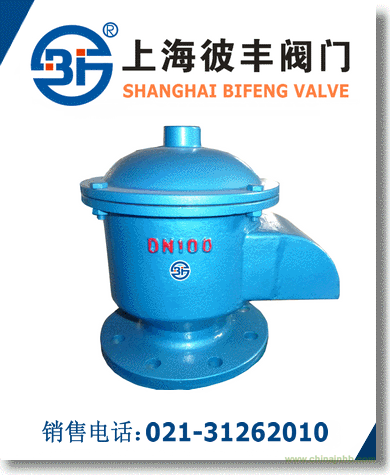

儲罐呼吸閥產品介紹http://www.famen21.com/html/143.html
儲罐呼吸閥由壓力閥和真空閥兩者組成，安裝于油罐透氣管上，能隨油罐內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內的閥。它是維持儲罐氣壓平衡，減少介質揮發的安全節能產品。油罐呼吸閥良好地利用了儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。
儲罐呼吸閥性能特點
閥盤，閥封環采用不銹鋼四氟乙烯材料。耐低溫，防凍性能好。
安裝在固定頂罐上的通風裝置，減少油品的蒸發消耗，控制儲罐壓力作用。
具有通風量大，泄露量小，耐腐蝕，防凍性能好。對石油儲罐內外壓力進行自動調節的特點。水壓試驗合格。耐低溫防凍通性合格：在-42度操作2小時，壓力閥盤，真空閥盤和密封均無變形現象，完全符合標準要求。
儲罐呼吸閥工作原理
當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。全天候呼吸閥的適用范圍：全天候呼吸閥適用于儲存閃點低于
28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
可與新型波紋阻火器配套使用。
儲罐呼吸閥零部件材料
閥體材料
碳鋼、鋁合金、不銹鋼
正壓閥盤材料
不銹鋼304、316、鋁合金
負壓閥盤材料
不銹鋼304、316、四氟PTFE
儲罐呼吸閥操作壓力
A：+355pa(+36mmH2O) -295pa(-30mmH2O)
B：+980pa(+100mmH2O)
-295pa(-30mmH2O)
C：+1750pa(+180mmH2O)
-295pa(-30mmH2O)
D：按用戶要求生產（特殊壓力等級）
備注：一般情況下，（阻火）呼吸閥的操作壓力以B型為準；
環境溫度：-40℃-+60℃；
儲罐呼吸閥的主要技術參數
|
A級正壓
|
355Pa (36毫米水柱)
|
|
負壓
|
295Pa (30毫米水柱)
|
|
B級正壓
|
980Pa (100毫米水柱)
|
|
負壓
|
295Pa (30毫米水柱)
|
|
C級正壓
|
1765Pa (180毫米水柱)
|
|
負壓
|
295Pa
(30毫米水柱)
|
儲罐呼吸閥的零部件材料
|
閥體材料
|
碳鋼WCB、不銹鋼304、316、鋁合金
|
|
正壓閥盤材料
|
不銹鋼304、316、鋁合金
|
|
負壓閥盤材料
|
不銹鋼304、316、四氟PTFE
|
|
環境溫度℃
|
-30~60
|
儲罐呼吸閥國標法蘭連接外形尺寸：
GB、JB
|
規格
|
安裝尺寸（毫米）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
DN25
|
70
|
100
|
115
|
180
|
4×10
|
|
DN50
|
110
|
140
|
160
|
255
|
4×12
|
|
DN80
|
150
|
185
|
213
|
260
|
4×16
|
|
DN100
|
170
|
205
|
265
|
290
|
4×16
|
|
DN150
|
225
|
260
|
305
|
330
|
8×16
|
|
DN200
|
280
|
315
|
355
|
350
|
8×16
|
|
DN250
|
335
|
370
|
420
|
400
|
12×16
|
儲罐呼吸閥安裝說明
儲罐呼吸閥應安裝在儲罐氣源的最高點，以便降低物料蒸發損耗和順利地提供通向呼吸閥最直接和最大的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近。
儲罐呼吸閥在出廠時，我司在法蘭面上加配了防塵保護蓋，安裝時務必將防塵保護蓋取下。
裝卸時呼吸閥必須垂直向上，不得倒置或橫放。當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置。
儲罐呼吸閥維修與保養
為了全天候呼吸閥使用安全，定期檢查通風口正、負閥盤動作是否靈活，閥桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。
