一、SCARX污水復合式排氣閥產品概述

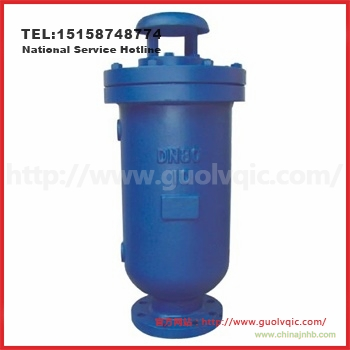

SCARX/WFKPQ42X污水復合式排氣閥為圓桶狀閥體，閥門內部主要有不銹鋼浮球、杠桿及塞頭，其主要安裝在泵出水口處或送配水管線中，用來大量排除集積在管道中的空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，此閥能迅速吸入空氣，以確保管線不會因負壓而被損壞，保護管道安全。
SCARX/WFKPQ42X污水復合式排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進(如結構圖)這樣把浮球控制在下部，使污物只能在閥體下部，污物就不會纏繞上部排氣口，不會影響密封性能，本產品是專用污水管道工程的排氣閥。
二、SCARX污水復合式排氣閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥體
|
灰鑄鐵HT200
|
WCB
|
CF8
|
CF8M
|
|
2
|
閥蓋
|
灰鑄鐵HT200
|
WCB
|
CF8
|
CF8M
|
|
3
|
排氣帽
|
灰鑄鐵HT200
|
WCB
|
CF8
|
CF8M
|
|
4
|
浮球
|
304
|
304
|
304
|
316
|
|
5
|
杠桿架
|
304/鑄黃銅
|
304/鑄黃銅
|
304/鑄黃銅
|
316/鑄黃銅
|
|
6
|
導套
|
304/鑄黃銅
|
304/鑄黃銅
|
304/鑄黃銅
|
316/鑄黃銅
|
|
7
|
墊圈環
|
合成橡膠
|
合成橡膠
|
合成橡膠
|
合成橡膠
|
|
8
|
杠桿
|
304/錫青銅
|
304/錫青銅
|
304/錫青銅
|
316/錫青銅
|
|
9
|
頂塞
|
鋁青銅+橡膠
|
|
10
|
活塞
|
304/錫青銅
|
304/錫青銅
|
304/錫青銅
|
316/錫青銅
|
三、SCARX污水復合式排氣閥主要結構圖
尊敬的用戶！如果你需訂購我廠污水復合式排氣閥產品，咨詢時煩請說明閥門口徑、排氣量、壓力(進出口)、口徑等，以便選型，若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購，當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖，具體詳情請聯系我司銷售技術人員，咨詢手機：15158748774，更多相關產品介紹請瀏覽：http://www.guolvqic.com/排氣閥。
