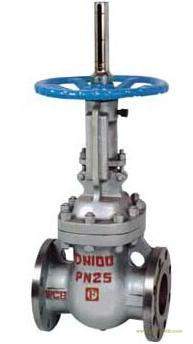

Z44H雙閘板平板閘閥
一、簡介：
上海啟標閥門Z44H雙閘板平板閘閥在新管線中使用的閥門，由于管道中常有污物（如泥沙、焊渣等）清理的不徹底，在運行中損傷了閥門的密封面，造成了閥門開關不嚴的現象，造成泄漏。再有，由于設計部門及用戶在選用閥門時，為了安全起見，常選用壓力等級高的產品，但實際工作壓力偏低，也會發生泄漏。為此，甲乙雙方發生糾紛，如用戶采用本產品，就完全不會發生此類現象。

二、產品特點：
Z44H平行式雙閘板平板閘閥采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度-29～121℃的油品、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。

三、執行標準：
設計制造:API600/API6D,GBT12234/,JB/T5298
結構長度:ASMEB16.10,GB/T12221
壓力溫度:ASMEB16.34,GB/T9131
連接法蘭:ASMEB16.5/ASMEB16.47,GB/T9113,JB/T79
檢驗與試驗:API598,GB/T13927,JB/T9092

四、技術參數：
1、公稱壓力：PN1.6～16.0MPa,150LB～900LB
2、公稱通徑：DN50～1000mm
3、適用溫度：-29～121℃
4、連接方式：法蘭、焊接
5、閥體材料：WCB,LCB,CF8,CF8M
6、適用介質：石油、天然氣、成油品、水等

五、選用原則：
1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。
4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥

六、使用與維護：
1. 閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。
2. 本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺，以供調節指示。
3. 本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。
4. 關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。
5. 閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。
6. 閥門在使用過程中，如因易損件而泄漏，應及時更換。
7. 閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。
8. 閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查
