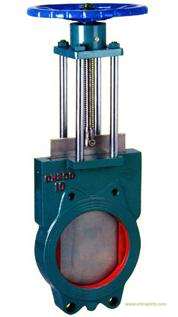

Z73X手動漿液閥
相關產品：手動對夾式漿液閥
產品型號：Z73X
一、簡介：
 上海啟標閥門生產的Z73X手動漿液閥分對夾式和整體式兩種，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構：整體式閥體密封采用“0”型復合密封結構，克服了原對夾式漿液閥采用“U”型密封墊受力后移易位和變形、介質外泄等特點。閘板采用刀型結構，解決了灰漿沉淀在密封槽內而使閥門關閉不嚴、外泄漏等問題。

二、工作原理：
本公司生產的手動對夾式漿液閥是在吸收和消化國內外先進閥體技術基本上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多特點，同時具備手動、電液動操作功能。電氣控制方式有：行程開關控制、位置顯示儀控制，實現了機、電、儀、液一體化功能。

三、產品特點：
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活

四、執行標準：
1、設計制造：JB/T 8691-98
2、結構長度：GB/T 15188.2-94
3、法蘭連接尺寸：GB/T 9113-2000
4、檢查和試驗：GB/T 13927-92

五、技術參數：
1、公稱壓力：1.0MPa、1.6MPa、2.5MPa
2、公稱通徑：DN50～1200mm
3、適用溫度：≤120℃
4、連接方式：對夾
5、主體材料：灰鑄鐵、碳鋼、不銹鋼
6、填    料： 聚四氟乙烯
7、適用介質：紙漿、污水、煤漿、灰、渣水混和物等。
