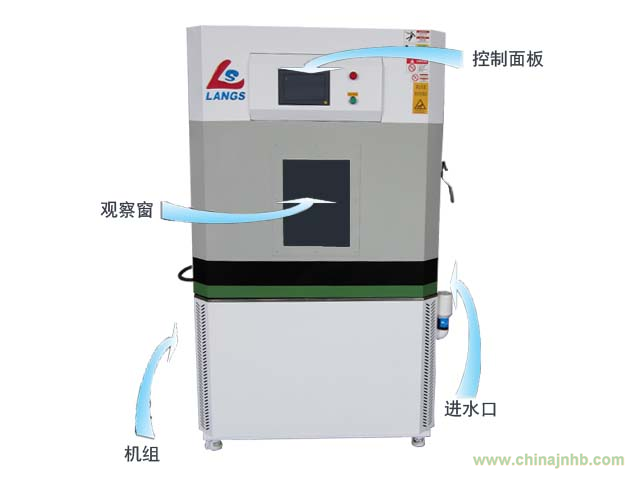

快速高低溫變化（濕熱）試驗箱
快速溫變試驗箱適應于儀器、儀表、電工、電子產品專供電子零組件，成品、半成品、半導體、化學、材料等個中環境測試整機及零部件等作溫度快速變化或漸變條件下的適應性試驗及應力篩選試驗以便對試品在擬定條件下的性能、行為作出分析及評價。
|
快速高低溫變化（濕熱）試驗箱主要技術指標
|
|
型號
|
QEA-02
|
QEA-04
|
QEA-10
|
QEB-02
|
QEB-04
|
QEB-10
|
QEC-02
|
QEC-04
|
QEC-10
|
|
標稱內容積（升）
|
200
|
400
|
1000
|
200
|
400
|
1000
|
200
|
400
|
1000
|
|
性能
|
溫度范圍
|
-20-+150℃ -40-+150℃ -70-+150℃
|
|
濕度范圍
|
20～98%RH
|
|
溫度波動度
|
±0.5℃
|
|
溫度偏差
|
±2.0℃
|
|
濕度偏差
|
±3.0%RH(﹤75%RH),±5.0%RH(≧75%RH)
|
|
升溫時間
|
線性或非線性5℃、10℃、15℃、20℃/min
|
|
降溫時間
|
線性或非線性5℃、10℃、15℃、20℃/min
|
|
內部尺寸(mm)
|
W
|
500
|
600
|
1000
|
500
|
600
|
1000
|
500
|
600
|
1000
|
|
H
|
750
|
850
|
1000
|
750
|
850
|
1000
|
750
|
850
|
1000
|
|
D
|
600
|
800
|
1000
|
600
|
800
|
1000
|
600
|
800
|
1000
|
|
外部尺寸(mm)
|
W
|
710
|
810
|
1010
|
710
|
810
|
1010
|
710
|
810
|
1010
|
|
H
|
1550
|
1850
|
2000
|
1550
|
1850
|
2000
|
1550
|
1850
|
2000
|
|
D
|
1950
|
2150
|
2350
|
1950
|
2150
|
2350
|
1950
|
2150
|
2350
|
|
備注
|
外尺寸所示箱體高度不含腳輪，風機和風機罩
|
|
調溫調濕方式
|
BT（H)C平衡調溫（調濕)方式
|
|
使用環境溫度
|
`+5～+35℃
|
|
材料
|
外殼
|
雙面鍍鋅鋼板（表面噴塑處理）
|
|
內體
|
不銹鋼板SUS304
|
|
絕熱
|
聚氨酯泡沫+玻璃纖維
|
|
調節器
|
加熱器
|
鎳鉻合金電熱絲式加熱器
|
|
加濕器
|
不銹鋼鎧裝加濕器（水盆加熱加濕）
|
|
風機
|
離心風機
|
|
制冷機
|
半封閉壓縮機
|
|
制冷劑
|
R404a/R23
|
|
制冷方式
|
機械壓縮單級制冷（風冷或水冷）或復疊機組
|
|
控制器
|
顯示器
|
7英寸，640×480點陣，TFT彩色TCL顯示器
|
|
運行方式
|
程序方式、定值方式
|
|
設定方式
|
中文菜單，觸摸屏方式輸入
|
|
程序容量
|
可編輯：20個程序。每個程序最大1000步，可設20個循環（每個循環步99次循環）；
|
|
固定：10個程序；程序可鏈接。
|
|
設定范圍
|
溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃）
|
|
濕度：0-100%RH；（如設備具有濕度功能）
|
|
顯示分辨率
|
溫度0.01℃；時間0.1min
|
|
濕度0.01%RH；（如設備具有濕度功能）
|
|
輸入
|
熱電偶
|
|
通訊功能
|
網絡接口，具有本地和遠程通訊功能
|
|
需占用PC機的COM口和USB口各一個；最多可同時連接16臺設備，電纜累計長度最大800m
|
|
控制方式
|
抗積分飽和PID
|
|
曲線記錄方式
|
具有帶電池保護的RAM，可保存設備的設定值和采樣值及采樣時刻的時間；最大記錄時間為60天
|
|
USB功能
|
PC機專用軟件光盤一張（適用簡體中文windows2000或簡體中文windowsXP操作系統）
|
|
通過PC機專用軟件編制試驗程序并存入控制器中；也可將
|
|
控制器中內的程序再存入PC機進行分析和管理。可將存儲在控制器內記錄的試驗曲
|
|
改標志）；或將記錄數據轉換為可由Microsoft Office讀取的Access數據文件。控制器記錄的
|
|
試驗曲線數據為：2路溫度-設定溫度和實測溫度；2路濕度-設定濕度和實測濕度（如設備具有
|
|
濕度功能）；記錄時刻的時間。
|
|
附屬功能
|
故障報警及原因、處理提示功能；斷電保護功能；上下限溫度保護功能；定時功能（自動啟動
|
|
及自動停止運行）；自診斷功能。
|
|
供水
|
供水方式
|
自動加水
|
|
儲水箱
|
02、04型：輔助水箱（10升） 10型；輔助水箱(15升)
|
|
水質
|
電阻率>500Ωm
|
|
電源
|
AC380（1±10%）∨（50±0.5）Hz 三相四線+保護地線
|
|
電源最大電流（A）
|
18 14 24 14 14 25 21 21 38
|
|
裝機容量(kw)
|
6 6 11 7 7 12 10 10 18
|
|
重量(Kg)
|
750 850 1050 850 950 1150 850 1050 1250
|
|
標準配置
|
電熱膜玻璃觀察窗1個，電纜孔（50mm)1個，樣品架2套，照明燈（熒光燈）1個，累時器1個，
|
|
電源線（長6米）1條，試樣電源控制端子1個，腳輪4個。
|
|
安全裝置
|
漏電斷路器、壓縮機過熱、過流、超壓保護、溫度熔斷絲，超溫保護，風機過熱保護
|
|
干燒保護器，水路系統保護（僅濕熱型有）
|
|
冷凝風機過流（僅風冷型有）
|
|
冷卻水水壓不足(僅水冷型有）
|
