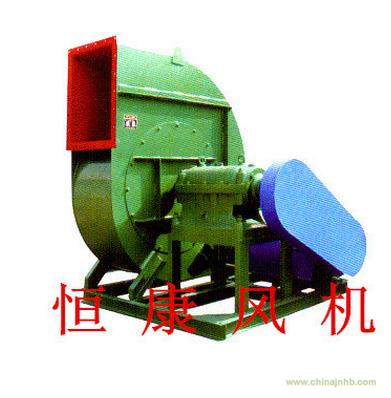

型風機中№3~6 風機主要由葉輪、機殼、進風口等部分配直聯電動機而組成;№7~20 除
具有上述部分外,還有傳動部分等。
(1)葉輪由16 個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成,均用鋼板制造,并經
動平衡校正,空氣性能良好、效率高、噪聲低、運轉平穩。
(2)機殼制成兩種不同型式,№3~12 機殼做成整體,不能拆開;№14~20 的機殼制成兩開式,
除沿中分水平面分為兩半,由螺栓連接。
(3)進風口制成整體,裝入風機的側面,與軸向平行的截面為曲線形狀,能使氣體順利進入葉
輪,且損失較小。
(4)傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。
