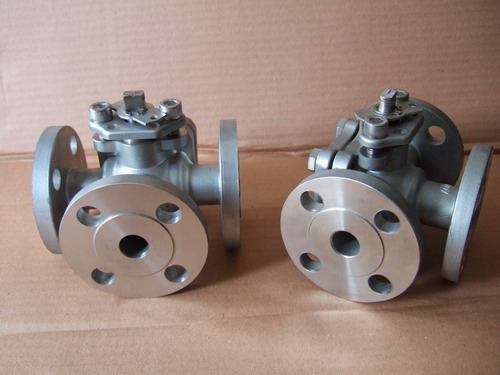

一、Q45F不銹鋼T型三通球閥產品概述
Q45F不銹鋼T型三通球閥是一種通過法蘭連接，閥體、內件皆由304、304L、316、316L等不銹鋼材料鑄造而成的三通球閥，其具有四閥座密封的三通浮動球閥外型，不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
q45f不銹鋼t型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況，特別適合三通道酸堿腐蝕性介質的控制。
二、Q45F不銹鋼T型三通球閥主要零部件材料表
|
序號
|
零件名稱
|
材質名稱(常規配置)
|
|
Q45F/H-P
|
Q45F/H-R
|
Q45F/H-RL
|
|
1
|
閥體/閥蓋
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
2
|
球體
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
3
|
密封圈
|
PTFE、PPL、柔性石墨
|
|
4
|
閥座/密封面
|
PTFE、PPL、柔性石墨
|
|
5
|
填料
|
柔性石墨/PPL/PTFE
|
|
6
|
閥桿
|
304
|
316
|
316L
|
|
7
|
雙頭螺栓
|
304
|
316
|
316L
|
|
8
|
螺母
|
304
|
316
|
316L
|
|
9
|
墊片
|
PTFE、PPL、柔性石墨
|
三、Q45F不銹鋼T型三通球閥主要性能規范表
|
公稱壓力
PN(MPa)
|
試驗壓力
|
|
殼體
|
高壓液密封
|
低壓液密封
|
|
1.6
|
2.4MPa
|
1.76MPa
|
0.6MPa
|
|
2.5
|
3.75MPa
|
2.75MPa
|
|
4.0
|
6.0MPa
|
4.4MPa
|
|
適用工況
|
適用介質
|
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
|
|
適用溫度
|
-28～350℃
|
|
應用規范
|
連接法蘭標準
|
JB79、GB9113、HG20592
|
|
檢驗試驗標準
|
JB/T9092
|

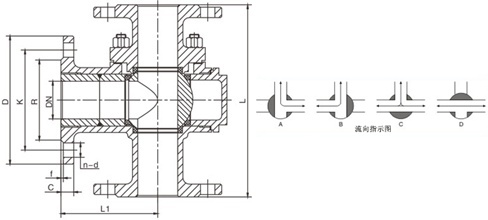

四、Q45F不銹鋼T型三通球閥主要外型尺寸表
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
尺寸
|
|
L
|
L1
|
D
|
K
|
R
|
C
|
f
|
N-d
|
|
1.6
|
15
|
150
|
75
|
95
|
65
|
45
|
14
|
2
|
4-?14
|
|
20
|
164
|
82
|
105
|
75
|
55
|
16
|
2
|
4-?14
|
|
25
|
180
|
90
|
115
|
85
|
65
|
16
|
2
|
4-?14
|
|
32
|
200
|
100
|
135
|
100
|
78
|
18
|
2
|
4-?18
|
|
40
|
220
|
110
|
145
|
110
|
85
|
18
|
3
|
4-?18
|
|
50
|
240
|
120
|
160
|
125
|
100
|
20
|
3
|
4-?18
|
|
65
|
260
|
130
|
180
|
145
|
120
|
20
|
3
|
4-?18
|
|
80
|
280
|
140
|
195
|
160
|
135
|
20
|
3
|
8-?18
|
|
100
|
320
|
160
|
215
|
180
|
155
|
22
|
3
|
8-?18
|
|
125
|
380
|
190
|
245
|
210
|
185
|
22
|
3
|
8-?18
|
|
150
|
440
|
220
|
280
|
240
|
210
|
24
|
3
|
8-?23
|
|
200
|
550
|
275
|
335
|
295
|
265
|
24
|
3
|
12-?23
|
|
250
|
670
|
335
|
405
|
355
|
320
|
30
|
3
|
12-?25
|
|
300
|
720
|
425
|
460
|
410
|
375
|
30
|
4
|
12-?25
|
