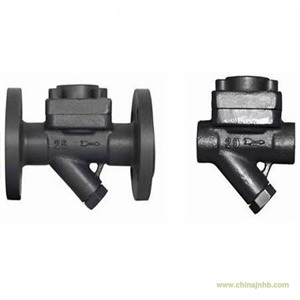

CS16H、CS46H膜盒式蒸汽疏水閥（蒸汽壓力平衡式）是目前國際上最常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。
膜盒式蒸汽疏水閥的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；最大背壓率
≤80% ，膜盒堅固，使用壽命長。 膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。
工作原理
膜盒式蒸汽疏水閥的主要?jiǎng)幼髟墙饘倌ず校瑑?nèi)充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度
15 ℃和 30 ℃兩種膜盒供選擇。
結構特點
1、出色的排空氣能力，可耐過熱的蒸汽和水錘。
2、在壓力范圍內都是具有固定過冷的循環操作。
3、閥內裝膜盒，有單組、雙組、多組。適用于大排量場合。
4、感溫元件，耐蝕性強，使本閥壽命經久耐用。
5、本件有碳鋼不銹鋼兩種，小型輕量，立式安裝效果最佳，亦可任意角度安裝。
主要零件材料
|
部件名稱
|
材料
|
|
閥體閥蓋
|
WCB
|
|
膜盒
|
1Cr18Ni9Ti
|
|
膜片
|
哈氏合金
|
|
閥座
|
3Cr13
|
|
過濾網
|
1Cr18Ni9Ti
|
主要外形尺寸
|
產品型號
|
口徑
|
連接方式
|
適用壓力
|
最高允許溫度
|
閥體材質
|
外形尺寸
|
|
L
|
H1
|
H2
|
W
|
|
CS16H-16C
|
15-20
|
內螺紋
|
0.01-1.6
|
250
|
100
|
100
|
58
|
55
|
70
|
|
25
|
內螺紋
|
0.01-1.6
|
250
|
120
|
120
|
58
|
55
|
70
|
|
32-40
|
內螺紋
|
0.01-1.6
|
250
|
150
|
150
|
68
|
68
|
90
|
|
50
|
內螺紋
|
0.01-1.6
|
250
|
160
|
160
|
68
|
68
|
90
|
|
CS46H-16C
|
15-20
|
法蘭
|
0.01-1.6
|
250
|
150
|
150
|
55
|
55
|
70
|
|
25
|
法蘭
|
0.01-1.6
|
250
|
160
|
160
|
55
|
55
|
70
|
|
32-50
|
法蘭
|
0.01-1.6
|
250
|
210
|
210
|
85
|
60
|
120
|
