一、HQ41X滾球式止回閥產品概述
HQ41X滾球式止回閥,采用橡膠包皮滾動球?yàn)殚y瓣,在介質的作用下,可在閥體的整體式滑道上作上下滾動,從而打開或關閉閥門,密封性能好,消聲式關閉,不產生水錘.閥體采用全水流通道,流量大,阻力小,水龍頭損失比旋啟式小50%,水平或垂直安裝均可,可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0～80℃。
二、HQ41X滾球式止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：50～350mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6
GB/T 9113
試驗標準: GB/T 13927
AP1598
三、HQ41X滾球式止回閥主要零部件材料
|
零件名稱
|
閥體
|
球
|
|
材料
|
鑄鐵、球鐵、鑄鋼
|
鋼體外包橡膠
|

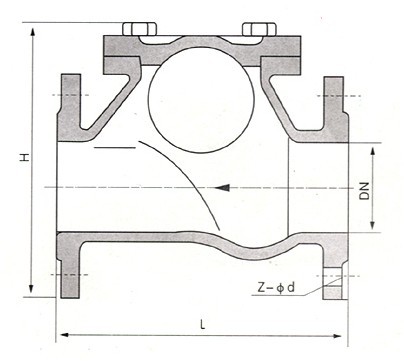

四、HQ41X滾球式止回閥主要外形連接尺寸
|
DN（mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
180
|
200
|
260
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
|
H
|
185
|
210
|
245
|
280
|
335
|
400
|
495
|
600
|
715
|
820
|
