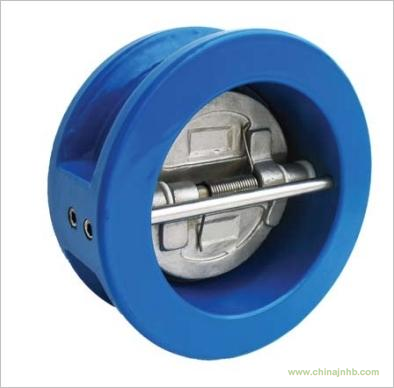

軟密封蝶型止回閥概述：
H76X對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。
H76X對夾式止回閥主要零部件材料：
|
零件名稱
|
閥體
|
閥瓣
|
閥桿
|
彈簧
|
閥座
|
|
材 料
|
鑄鐵、鑄鋼
|
碳鋼
|
不銹鋼
|
不銹鋼
|
丁晴橡膠
|
主要技術參數:
|
型 號
|
公 稱 壓 力 PN(MPa)
|
強度試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用 溫度
|
適用 介質
|
|
H76X-10
|
1.0
|
1.5
|
1.1
|
≤80℃
|
清水
污水
|
|
H76X-16
|
1.6
|
2.4
|
1.76.
|

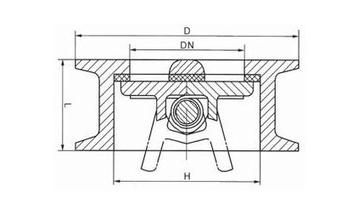

H76X對夾式止回閥主要外形尺寸：
|
公稱通徑 DN(mm)
|
L(mm)
|
H(mm)
|
D(mm)
|
|
1.0MPa
|
1.6MPa
|
|
50
|
43
|
60
|
105
|
105
|
|
65
|
46
|
73
|
124
|
124
|
|
80
|
64
|
89
|
142
|
142
|
|
100
|
64
|
110
|
162
|
162
|
|
125
|
70
|
141
|
192
|
192
|
|
150
|
76
|
168
|
218
|
218
|
|
200
|
89
|
219
|
272
|
273
|
|
250
|
114
|
273
|
328
|
328
|
|
300
|
114
|
324
|
378
|
384
|
|
公稱通徑 DN(mm)
|
L(mm)
|
H(mm)
|
D(mm)
|
|
1.0MPa
|
1.6MPa
|
|
350
|
127
|
356
|
438
|
444
|
|
400
|
140
|
418
|
489
|
495
|
|
450
|
152
|
457
|
540
|
555
|
|
500
|
152
|
526
|
594
|
616
|
|
600
|
178
|
626
|
695
|
734
|
|
700
|
229
|
672
|
810
|
804
|
|
800
|
241
|
778
|
916
|
910
|
|
900
|
241
|
878
|
1016
|
1010
|
|
1000
|
300
|
914
|
1124
|
1128
|
