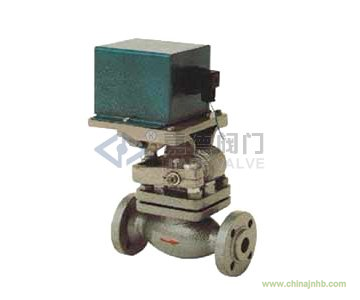

一、ZCZG高溫電磁閥介紹
ZCZG高溫電磁閥特殊場合可持續長時間通電，采用全金屬密封，介質流體溫度可達450℃ 采用新穎巧妙的閥芯結構及安裝散熱裝置，使結構更加緊湊，重量是同類產品的三分之一采用不銹鋼活塞結構，閥芯磨損可自動補償，更加提高電磁閥的壽命和可靠性，可持續頻繁工作介質流體最高壓力可分別提供4.0Mpa和6.0Mpa
一、高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
二、工作原理 電磁鐵通電后，連桿被提升，隨著轉軸開始轉動，這運動作用于導閥而開主閥; 斷電后，在銜鐵自重及返回彈簧作用下，關上導閥，導閥關閉后，靠壓差關閉主閥。 二、ZCZG高溫電磁閥型號規格說明
三、ZCZG高溫電磁閥型號技術參數
| 介質溫度°C |
ZCZG |
≤250 |
| ZCZH |
≤400 |
| 公稱壓力（MPa） |
ZCZG |
2.5 |
| ZCZH |
4.0 |
| 工作壓差（MPa） |
ZCZG |
0～2.5 |
| ZCZH |
0～4.0 |
| 公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 功耗（VA） |
170VA |
480VA |
| 電源電壓 |
AC220V，其余規格可作特殊訂貨36V、24V、12V |
| 額定流量（KV） |
按JB/T7352-94規定 |
| 泄漏（ml/min） |
按JB/T7352-94.F規定 |
四、ZCZG高溫電磁閥型號安裝尺寸
| DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
| 10 |
160 |
298 |
90 |
60 |
41 |
14 |
2 |
4 -Φ14 |
| 15 |
160 |
298 |
95 |
65 |
45 |
14 |
2 |
4 -Φ14 |
| 20 |
200 |
304 |
105 |
75 |
55 |
16 |
2 |
4 -Φ14 |
| 25 |
200 |
304 |
115 |
85 |
65 |
16 |
2 |
4 -Φ14 |
| 32 |
200 |
314 |
140 |
100 |
78 |
18 |
2 |
4 -Φ14 |
| 40 |
160 |
460 |
150 |
110 |
85 |
18 |
3 |
4 -Φ18 |
| 50 |
300 |
460 |
165 |
125 |
100 |
20 |
3 |
4 -Φ18 |
| 65 |
340 |
433 |
180 |
145 |
120 |
22 |
3 |
8 -Φ18 |
| 80 |
380 |
433 |
200 |
160 |
135 |
22 |
3 |
8 -Φ18 |
| 100 |
430 |
461 |
235 |
190 |
160 |
24 |
3 |
8 -Φ22 |
ZCZG\ZCZH系列高溫電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
六、ZCZG高溫電磁閥產品安裝
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在液用電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
七、ZCZG高溫電磁閥產品保養
1、建議使用專業人員負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部及零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，不銹鋼高溫電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
