PAC、PAM加藥裝置安裝、操作及維護說明

一、設備概述

主要包括PAC、PAM加藥系統。

1.1結構布置

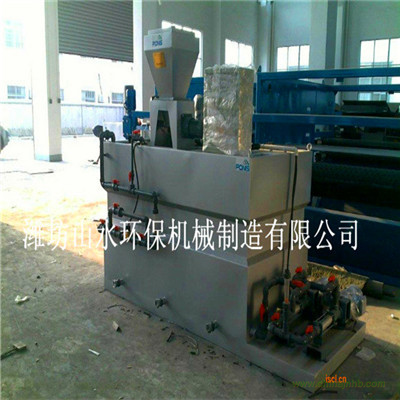

加藥裝置采用單元組合的布置形式，安裝在一個基架上。 計量泵平行布置，周圍留有足夠檢修空間，便于維護。 電氣控制柜布置于裝置基架上，正面操作。

 1.2各部件材質

各部件的材質主要分為不銹鋼、碳鋼、PE。

1.3液位檢測、自動停泵

溶液箱設置磁性翻板液位計，實現就地液位顯示、液位遠傳、高低限報警，低低液位自動停泵，防止投藥泵空轉。

1.4配藥

PAM溶液的配制由手動進行，在配藥箱內配成一定的濃度，然后再送到溶液箱內，稀釋成投加濃度。

PAC溶液的投加不需要再次稀釋，可進行直接投加。

 1.5加藥量的控制

PAM加藥量的控制可手動進行調節，也可進行自動控制：根據原水的濁度調節相應的投加量，不需人工操作。

PAC加藥量的控制可手動進行調節，也可自動根據進水流量的變化調節加藥量

二、加藥裝置操作說明

2.1使用

加藥裝置用于地表水凈化站。

2.2裝置啟動前的操作

2.2.1系統檢查

檢查各連接接頭，緊固件不應有松動、脫落現象； 檢查水箱溢流管是否暢通； 檢查裝置總電源是否接入；

各計量泵狀態是否正常（有無故障）；溶液箱內是否有藥液，溶液箱液位降至低液位時，報警開，計量泵停止工作。

 2.3配制藥品

2.3.1 關閉所有閥門；

2.3.2 打開排污閥，排污時間3min，排污結束后關閉排污閥；

2.3.3 打開進水閥，按比例配置藥液，待溶液箱液位計指示到高液位時關閉進水閥（或根據需要加到一定液位）；

2.3.4 打開攪拌電機攪拌，使溶液均勻。

2.4裝置啟動

1、打開計量泵出口閥門；

2、打開計量進口閥，溶液箱出口閥；

 3、調整計量泵行程至適當位置（40%左右）；

4、選擇操作模式（就地硬手動、就動手動、遠程控制）

 4.1 就地硬手動操作：

4.1.1將計量泵操作模式選擇開關切換至就地硬手動方式；

 4.1.2按下計量泵啟動按鈕；

4.1.3計量泵以工頻運行，計量泵電流指示正常；

4.1.4備用泵的投入，先停掉故障泵，備用泵選擇開關切換至；

 4.1.5故障計量泵，然后按下備用泵啟動按鈕；

4.1.6攪拌電機的投入，按下攪拌電機啟動按鈕，一定時間后關閉。

4.2 就地手動操作：

4.2.1將計量泵操作模式選擇開關切換至就地手動方式；

4.2.2按下計量泵啟動按鈕；

4.2.3調節面板頻率設定旋鈕至所需運行頻率；

4.2.4計量泵以面板設定頻率運行，電流表指示正常；

4.2.5備用泵的投入，先停掉故障泵，備用泵選擇開關切換至故障計量泵，然后按下備用泵啟動按鈕；

4.2.6攪拌電機的投入，按下攪拌電機啟動按鈕，一定時間后關閉。

 4.3 遠程控制操作

4.3.1將計量泵操作模式選擇開關切換至遠程控制方式；

4.3.2由監控系統計算機或其他控制系統手動或自動啟動計量泵；

 4.3.3計量泵以監控系統計算機或其它控制系統手動設定頻率或自動控制設定頻率運行；

2.5裝置運行

2.5.1計量泵切換

計量泵發生故障時，發出報警號，打開備用泵間的聯絡閥，備用泵投運；

關閉發生故障的計量泵進口閥、出口閥； 檢查發生故障的計量泵并進行維修。

 2.5.2裝置停運 停計量泵； 關閉溶液箱出口閥； 關閉計量泵進口閥、出口閥；關閉電源；打開排污閥，排盡箱內溶液。

2.6裝置運行注意事項

2.6.1計量泵

啟動泵時，運行泵和備用泵間的聯絡閥必須關閉，防止強力沖擊止回閥，形成止回閥堵塞。

裝置運行過程中，運行泵和備用泵間的聯絡閥必須關閉，防止串樣，造成加藥量控制不準。

泵處于開啟狀態時，禁止關閉泵進出口管路上任何閥門。 在調節沖程位置時，確保計量泵的電機始終在運轉。

2.6.2過濾器

過濾器每運行一年清洗一次。
