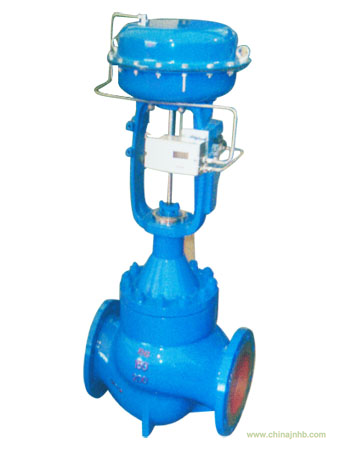

一.ZHCB籠式調節閥 技術參數和性能
閥 體
型式：直通雙座鑄造球形閥
公稱通徑：40～200mm
公稱壓力：ANSl 125、150、300、600
J1S 10、 16、 20、 30、 40K
PNl.6、4.0、 6.4MPa
連接型式：法蘭式：FF、RF、RJ、LG
標準按JISANSI B16.5； J1S B2201
JB／T79.1 PNl.6MPa，JjB／T79.2凹凸面
焊接式：嵌接焊SW(40—50mm)
對接焊BW(65—200mm)
材 料： HT200 ZG25 ZGlCrl8Ni9
ZGOC門7N門2M02 1.25Cr0.5MO 5.0Cr0.5MO
SCPH2 7 SCPH61 Ti
上閥蓋：常溫型(P)：-17～+230℃
　　　伸長Ι型(E1)：-45~-17℃
　　　　　　　　　 +230~+566℃
伸長ΙΙ型(E2)：整體式(E2I)：
-100～-45℃
焊接式(E2W)：-196-100℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉紡織填料。
二.ZHCB籠式調節閥 閥內組件：
閥芯型式：壓力平衡式閥芯
流量特性：高精度流量特性
高容量套筒流量特性
工作范圍：軟閥座的工作溫度和壓差
　　　　司太萊堆焊的工作溫度和壓差
備注：整體式和分離式套筒應根據公稱通徑、
材料、工作溫度而定。
材料：-17-4PH、0Crl7Ni12M02)
　　司太萊堆焊
三.ZHCB籠式調節閥 執行機構
型 式：HA多彈簧式薄膜執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍：0.02～0。10，0.08～0.24MPa
供氣壓力：0.14，0.16，0.28，0.40MPa
氣源接頭：日c1／4
環境溫度：-30~+70℃
備注：該閥也可配用VAS和VP執行機構
閥作用型式：氣一開式或氣一關式
附件：：定位器、手輪機構、氣動閥位傳送器
四.ZHCB籠式調節閥 性能
匯漏量：金屬閥座：符合標準ANSI B16.104ΙΙ級，小于額定的CV的0.5％
聚四氟乙烯閥座：符合標準ANSI B16.104V1級，小于額定的CV的10-7
回差：3％(不帶定位器)；1％(帶定位器)
線性： ±5％(不帶定位器)； ±1％(帶定位器)
備注：采用標準的V型聚四氟乙烯填料
可調范圍：50:1
Cv值和行程
