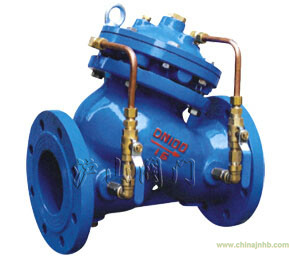

一、JD745X多功能水泵控制閥結構特點
JD745X多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，
增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。本產品的接管系統
采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。
二、JD745X多功能水泵控制閥工作原理
當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。
設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由
控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
三、JD745X多功能水泵控制閥工作特點
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、F745X隔膜式遙控浮球閥操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
四、JD745X多功能水泵控制閥功能與用途
本閥門安裝在水泵出口端，順序實現緩慢開啟、全開、速閉、緩閉等功能。
本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。
五、JD745X多功能水泵控制閥主要技術參數
|
公稱壓(Mpa)
|
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓范圍(MPa) |
緩閉時間(S) |
最低動作壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0
|
1.5
|
1.1
|
0.09-0.8
|
3-60 (可調)
|
≥0.07
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
0.15-1.4
|
|
2.5
|
3.75
|
2.75
|
0.2-2.0
|
六、JD745X多功能水泵控制閥主要零件材料
|
零件名稱
|
零件材料 |
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金/2Cr13
|
|
密封圈 O型圈
|
丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
缸套 活塞(活塞型)
|
2Cr13
|
|
膜片(膜片型)
|
夾織物丁腈橡膠
|
|
調節閥 球閥
|
銅合金
|
|
過濾器
|
不銹鋼
|
七、JD745X多功能水泵控制閥連接尺寸
 |
| JD745X多功能水泵控制閥結構圖 1、主閥2、流量調節閥3、過濾器 |
|
八、JD745X多功能水泵控制閥安裝示意圖
|
|
