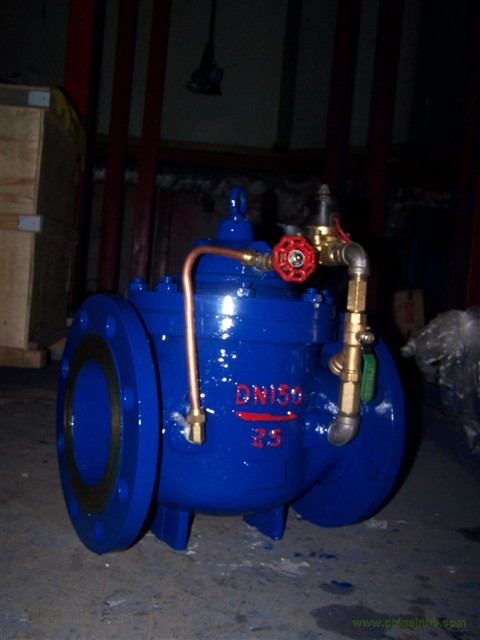

600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管道路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調，平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。

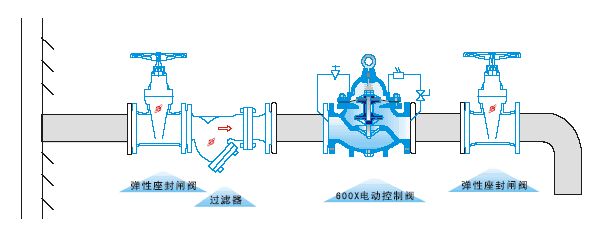

600X電動控制閥宜水平安裝。水平安裝時，閥蓋宜向上。消防給水系統的減壓閥閥后應有排水設施。自動噴水滅火系統的需減壓時，減壓閥應設置在報警閥前（沿水流方向），與單個報警閥配套設置的減壓閥，可不設備用減壓閥；與多個報警閥配套設置的減壓閥，應設備廠用減壓閥。用于熱水供應工程的減壓閥，應采用熱水型減壓閥。
該閥門采用干管干管循環方式（半循環方式）的熱水供應工程，減壓閥設置要求應與冷水工程相同；采用立管循環方式（全循環方式）的熱水供應工程，減壓閥設置應防止熱水循
600X電動控制閥主要技術參數
|
公稱壓(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
600X電動控制閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金
|
|
密封圈 O型圈
|
丁晴橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
針型閥
|
銅合金
|
|
球閥
|
銅合金
|
|
浮球閥
|
銅合金
|
|
微型過濾器
|
不銹鋼
|

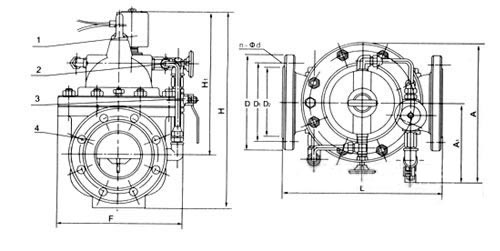

600X電動控制閥其主要外形尺寸為：
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
F1
|
H1
|
H
|
|
50
|
203
|
155
|
300
|
395
|
|
65
|
216
|
165
|
288
|
385
|
|
80
|
241
|
175
|
310
|
420
|
|
100
|
292
|
195
|
340
|
500
|
|
125
|
330
|
220
|
380
|
540
|
|
150
|
356
|
230
|
410
|
575
|
|
200
|
450
|
255
|
440
|
665
|
|
250
|
500
|
300
|
460
|
720
|
|
300
|
560
|
340
|
480
|
750
|
|
350
|
620
|
415
|
516
|
830
|
|
400
|
700
|
450
|
560
|
900
|
|
450
|
780
|
450
|
560
|
900
|
|
500
|
850
|
410
|
750
|
1110
|
|
600
|
980
|
456
|
850
|
1286
|
