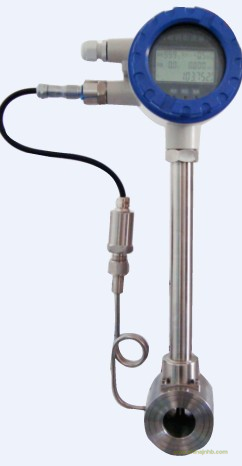

一、 概述
樹脂流量計是一種適用于大管道的流量傳感器。它與相應的信號轉換器結合可實現流量信號的傳輸、流量和總量的顯示。這種傳感器廣泛用于暖通空調、鍋爐供水、地下水監測、化學注射劑測量、能源管理系統以及市政及工業用水的流量監測等的控制系統。
樹脂流量計特點是：
壓降小
可用于 0.1m/s 低流速場合(始動流速)
通用性強－一種傳感器適用于多種管道
安裝簡單－無需特殊的連接配件
二、 技術性能
傳感器的型號規格、流速范圍、流體溫度、公稱壓力、環境溫度、相對濕度見表1.
|
型號
規格
|
流速范圍(m/s)
|
流體溫度℃
|
公稱壓力
|
環境溫度℃
|
相對濕度％
|
|
基本誤差（液體）1.5%
|
基本誤差（氣體）2.5%
|
|
ABGYLW-30
|
0.3～3.5
|
5～50
|
-20~+120
|
1.0 或1.6
|
-25~+55
|
≤80
|
|
ABGYLW-80
|
0.3～3.5
|
5～50
|
三、結構與工作原理
(一)結構
傳感器的結構如圖1所示，它主要由葉輪組件、連接座、鎖緊螺母、桿組件、放大器或顯示器和方向桿等組成
(二)工作原理
當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性地改變磁電感應系統中的磁阻值，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后傳送至相應的轉換器，進行信號的傳輸或顯示。
四、外形尺寸及安裝
1 外形尺寸
(二)安裝
1．安裝示意圖如圖3所示。
2. 樹脂流量計安裝條件及要求
a. 樹脂流量計可水平、垂直或傾斜安裝，但必須保證管道內充滿液體。安裝在垂直或傾斜管道時，液體應自下而上流動。如果傳感器無法與管道垂直安裝時，允許傾斜一角度，但不超過60度(如圖4所示)。
b. 樹脂流量計上下游最短直管段長度見表3。表中D為被測管道的內徑。
|
上游管道阻流件類型
|
上游直管段長度
|
下游直管段長度
|
|
90°彎頭或一個T型彎頭
同一平面上幾個90°彎頭
不同平面上幾個90°彎頭
總收縮角18～36°
總擴張角14～28°
全開閘閥
|
25D
25D
50D
10D
25D
15D
|
5D
|
c. 直管段足夠長時，采樣平均流速點測量法，即可測量管道介質的平均流速。當直管段較短時，一般采用中心流速測量法，也是最常用的方法，此時插頭深度為h=0.5D，測得的是管道介質的最大流速(見圖3)；當管徑較大時，一般采用平均流速測量法，此時插頭深度為h=0.125D，測得的是管道介質的平均流速。
3. 樹脂流量計安裝步驟
a. 在考慮樹脂流量計安裝直管段的要求后，在被測管道上開Ф50孔，并將基座焊接在管道的開孔位置上，注意保持基座平面與管道最高線平行，且基座軸心與開孔中心盡可能同心，同時基座軸線與管道軸心相正交90°。基座安裝示意圖如圖4所示。
b. 管螺紋處用聚四氟乙烯生料帶密封。
c. 樹脂流量計測量頭插入時，應注意方向。傳感器上部的小孔是用于對準方向用的，樹脂流量計的迎流側與管道軸心的偏離角應小于5°。
