產品名稱 |
制冷量 |
產品型號 |

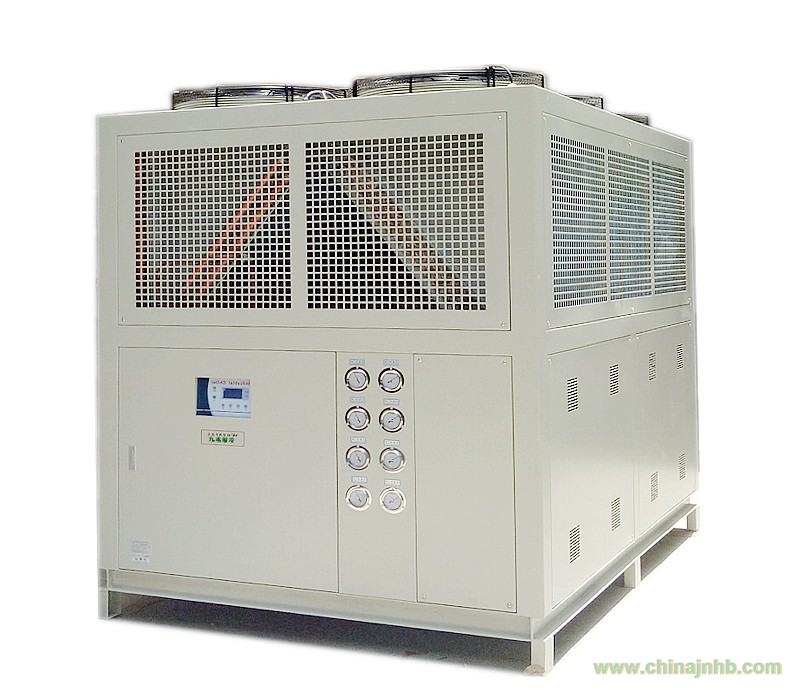

工業冰水機 |
制冷量2.8KW-140KW |
JBA-3LC(1HP)—JBA-140LC(50HP) |
溫控范圍 |
常溫型5~25℃;低溫型(可定做-40℃至—130℃) |
九本公司“以人為本、以質量為本、以服務為本”的企業宗旨真誠為您服務、榮幸推薦九本牌工業冷水機系列;電鍍節能熱水機系列;工業冷風機系列;工業冷油機系列;恒溫恒濕機系列;空調除濕機系列;模具恒溫機系列;低溫制冷機系列、七大系列,二百多種規格和型號。公司通過ISO9001:2008 idt GB/T19001-2008標準質量管理體系認證證書,產品通過CE認證。是國內最具實力的制冷行業引領者。
【九本牌】冰水機核心配置:
冷水機是工業用來將【水、油、冷氣、鹽水、乙二醇】循環冷卻迅速降溫從而使生產效益得到提高節能環保的溫度控制設備,液體通過機組的蒸發器(換熱器)使之循環水能快速降到所需要溫度值并恒定溫度。在各行業產生及日常生活工中,冷水機的應用較為廣泛,在各行業中用法相同稱呼不同,故名為制冷機、冷卻機、冷凍機、凍水機、冰水機、冷卻水裝置、循環水水冷卻系統、生產廠家統稱為冷水機。冷水機的制冷系統由制冷劑,壓縮機,冷凝器,膨脹閥,蒸發器,節流元件和五大主件組成。可根據使用工況定做超低溫型(可低至零下-40℃至-130℃)。采用多機聯用技術,使得制冷系統性能穩定、節能、環保,流量大,噪音小。
制冷劑:R22不燃燒也不爆炸,潤滑油互相溶解,其溶解度隨著潤滑油的種類及溫度而改變,故采用R22的制冷系統必須有回油措施。
壓縮機:壓縮機是制冷循環的動力,它由電動機拖動而不停地旋轉,它除了及時抽出蒸發器內蒸氣,維持低溫低壓外,還通過壓縮作用提高制冷劑蒸氣的壓力和溫度,創造將制冷劑蒸氣的熱量向外界環境介質轉移的條件。即將低溫低壓制冷劑蒸氣壓縮至高溫高壓狀態,以便能用常溫的空氣或水作冷卻介質來冷凝制冷劑蒸氣。
冷凝器:冷凝器是一個熱交換設備,作用是利用環境冷卻介質(空氣或水),將來自壓縮機的高溫高壓制冷蒸氣的熱量帶走,使高溫高壓制冷劑蒸氣冷卻、冷凝成高壓常溫的制冷劑液體。值得一提的是,冷凝器在把制冷劑蒸氣變為制冷劑液體的過程中,壓力是不變的,仍為高壓。
節流元件:高壓常溫的制冷劑液體直接送入低溫垢蒸發器、根據飽和壓力與飽和溫度——對應原理,降低制冷劑液體的壓力,從而降低制冷劑液體的溫度。將高壓常溫的制冷劑液體通過降壓裝置——節流元件,得到低溫低壓制冷劑,再送入蒸發器內吸熱蒸發。冷水機用毛細管和膨脹閥作為節流元件。
蒸發器:蒸發器也是一個熱交換設備。節流后的低溫低壓制冷劑液體在其內蒸發(沸騰)變為蒸氣,吸收被冷卻介質的熱量,使介質溫度下降,達到所需的溫度效果、循環制冷的目的。
制冷原理:單級蒸汽壓縮制冷系統,是由制冷壓縮機、冷凝器、蒸發器和節流閥四個基本部件組成。它們之間用管道依次連接,形成一個密閉的系統,制冷劑在系統中不斷地循環流動,發生狀態變化,與外界進行熱量交換。
液體制冷劑在蒸發器中吸收被冷卻的物體熱量之后,汽化成低溫低壓的蒸汽、被壓縮機吸入、壓縮成高壓高溫的蒸汽后排入冷凝器、在冷凝器中向冷卻介質(水或空氣)放熱,冷凝為高壓液體、經節流閥節流為低壓低溫的制冷劑、再次進入蒸發器吸熱汽化,達到循環制冷的目的。這樣,制冷劑在系統中經過蒸發、壓縮、冷凝、節流四個基本過程完成一個制冷循環。
在制冷系統中,蒸發器、冷凝器、壓縮機和節流閥是制冷系統中必不可少的四大件,這當中蒸發器是輸送冷量的設備。制冷劑在其中吸收被冷卻物體的熱量實現制冷。壓縮機是心臟,起著吸入、壓縮、輸送制冷劑蒸汽的作用。冷凝器是放出熱量的設備,將蒸發器中吸收的熱量連同壓縮機功所轉化的熱量一起傳遞給冷卻介質帶走。節流閥對制冷劑起節流降壓作用、同時控制和調節流入蒸發器中制冷劑液體的數量,并將系統分為高壓側和低壓側兩大部分。實際制冷系統中,除上述四大件之外,常常有一些輔助設備,如電磁閥、分配器、干燥器、集熱器、易熔塞、壓力控制器等部件組成,它們是為了提高運行的經濟性,可靠性和安全性而設置的。
一、工業冰水機組概述
◆采用歐美日進口高性能壓縮機,觸摸式防水防塵控制面板,高EER值,噪音低,運行穩。冷溫控制3~30℃可調.接觸器屬日本富士牌、LG系列,控制系統采用模塊化設計,并裝有系統進酸堿保護電流過載保護高低壓保護及時間延時保護等多項保護裝置,如有故障及時報警并顯示故障.
◆冷凝器采用立式殼管式的設計,蒸發器銅管采用高效內螺紋銅管,能有效提高熱效果,清洗也方便.
◆大流量高揚程循環水泵,安全靜音,省電耐用.機體外殼用靜電粉體涂料烤漆,美觀大方.內置304#不銹鋼水箱,清洗方便快捷.水箱內含有浮球自動補水裝置,可用來測量并控制水位,從而有效地為客戶節省時間并提高工作效率.
◆冷水機組應用領域:紡織機組。食品機械、鍍膜設備、印刷機械、研磨機械、捏合設備、汽車配件、發酵罐、超臨界萃裝置、反應釜、導光板生產、激光技術、雕刻機、射臘機、焊接、塑料成型、擠塑、吹瓶、熱力塑型、機械切削加工、非切削加工、鑄造、表面處理、電鍍、電泳、醫療設備、電子行業、電路板生產、電子蕊片制造、化工、造紙、制藥業、鋁型材、鋁合金、鋼化玻璃、鍍膜玻璃生產、超聲波清冼、首飾加工、皮革、皮草加工、油墨生產等行業;大功率冷水機廣泛用于酒店、寫字樓作中央空調,塑膠降溫、食品保鮮、浴池升降溫,醫療儲存等行業。
保護裝置:
1、缺相、逆相保護裝置; 2、壓縮機過載保護裝置; 3、高低壓力保護裝置; 4、缺水自動報警裝置; 5、溫度過低、防結冰保護裝置; 6、水流不足保護裝置; 7、全自動溫控系統
三、工作原理示意圖:
四、JBA2.8KW-JBA140KW型結構特點:
◆免裝冷卻水塔,安裝容易,移動方便,適合于水源缺乏免裝水塔場所
◆低噪音風機馬達,絕佳的冷卻冷凝效果,穩定節流機構,優異的防銹處理
風冷式設計,除配備箱型機組的所有性能外,無需加裝冷卻水塔和冷卻水泵,安裝簡單、操作方便,可裝整機安裝在室外,節約生產場地及空間,可降低噪音,集中供應冷卻水,適用于大中小型生產設備,此機型適合缺水源的地區。
大部分機型可同時帶熱回收,在提供冷源時可提供熱能,適合用冷熱需求的場所和加工用途.
五、售后服務 :
1、我司所售設備,免費保修期為一年,保修期內,零配件的及維修均免費提供;但設備所有非正常損壞均不屬保修范圍,買方應支付更換零配件的費用。
2、為消費者調試產品;根據消費者要求,進行有關使用等方面的技術指導;保證維修零配件的供應; 負責產品終身維修服務;
3、免費保修期外,當設備損壞時買方需支付所更換配件費用(按材料采購成本計價);
4、接到客戶電話及“設備故障通知書”后,通過遠程維護,如維護不了廣東范圍內24小時之內到達現場處理,廣東省以外72小時之內到達現場處理。
5、您只需拔打電話或用別的方式聯系我們,我們就會為您解決任務技術問題。我們將24小時為您提供最優質的服務!
機型及參數表
類別
機器型號
JBW-9
JBW-12
JBW-16
JBW-19
JBW-25
JBW-31
JBW-37
JBW-47
單位(馬力)
HP
3
4
5
6
8
10
12
15
制冷量
kw
9.3
12.4
15.5
18.6
24.8
31
37.2
46.5
Kcal/hr
7998
10664
13330
15996
21328
26660
31992
39990
壓縮機功率
kw
2.2
3.0
3.75
4.5
3.0x2
3.75x2
4.5x2
5.5x2
電源
3~ 380V 50HZ
冷媒
R22
冷
凝
器
冷卻水量m3/h
2.16
2.8
3.6
4.3
5.7
7.2
8.6
10.8
冷卻管徑inch
3/4″
3/4″
1″
1″
1-1/2″
1-1/2″
2″
2″
方式
殼管式冷凝器
冷凍水
泵功率
KW
0.37
0.37
0.75
0.75
0.75
1.5
1.5
1.5
壓力Mpa
0.15
0.15
0.15
0.15
0.2
0.2
0.15
0.18
蒸
發
器
冷凍水流量m3/h
1.8
2.4
3.0
3.6
4.8
6.0
7.2
9.0
冷凍水管徑inch
3/4″
3/4″
1″
1″
1-1/2″
1-1/2″
2″
2″
水箱容量L
52
52
68
90
140
160
170
200
方式
盤管式或殼管式蒸發器
機器
尺寸
mm
長
900
900
900
1000
1240
1240
1240
1400
寬
560
560
560
560
670
670
670
750
高
900
900
900
900
1400
1500
1500
1500
設備參數表二
類別 |
機器型號 |
JBW-62 |
JBW-78 |
JBW-93 |
JBW-112 |
JBW-124 |
JBW-140 |
JBW-155 |
JBW-186 |
單位(馬力) |
HP |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
60 |
制冷量 |
kw |
62 |
77.5 |
93 |
111.6 |
124 |
139.5 |
155 |
186 |
Kcal/hr |
53320 |
66650 |
79980 |
95976 |
106640 |
119970 |
133300 |
159960 |
|
壓縮機功率 |
kw |
7.5x2 |
9.0x2 |
7.5x3 |
9.0x3 |
7.5x4 |
15+18 |
9.0x4 |
9.0x5 |
電源 |
3~ 380V 50HZ |
||||||||
冷媒 |
R22 |
||||||||
冷 凝 器 |
冷卻水量m3/h |
14.4 |
18 |
21.6 |
25.9 |
28.8 |
32.4 |
36 |
43.2 |
冷卻管徑inch |
2″ |
2-1/2″ |
2-1/2″ |
2-1/2″ |
2-1/2″ |
3″ |
3″ |
3″ |
|
方式 |
殼管式冷凝器 |
||||||||
冷凍水泵功率 |
KW |
2.2 |
2.2 |
3.0 |
3.0 |
3.75 |
3.75 |
3.75 |
3.75 |
壓力Mpa |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
|
蒸 發 器 |
冷凍水流量m3/h |
12 |
15 |
18 |
21.6 |
24 |
27 |
30 |
36 |
冷凍水管徑inch |
2″ |
2-1/2″ |
2-1/2″ |
2-1/2″ |
2-1/2″ |
3″ |
3″ |
3″ |
|
水箱容量L |
250 |
300 |
410 |
470 |
540 |
610 |
690 |
800 |
|
方式 |
盤管式 |
||||||||
機器 尺寸 mm |
長 |
1500 |
1600 |
1820 |
1900 |
2000 |
2100 |
2200 |
2300 |
寬 |
800 |
870 |
880 |
900 |
1000 |
1000 |
1100 |
1200 |
|
高 |
1500 |
1500 |
1650 |
1650 |
1700 |
1700 |
1700 |
1700 |
備注:
1.以上參數配置為我公司標準產品配置,如對特殊或非標參數配置,我公司可根據要求定做。
2,制冷量是依據冰水入口溫度12℃,出口溫度7℃;冷卻水進口溫度30℃,出口溫度35℃計算得出。
3,目錄規格如有變動,恕不另行通知。
冷水機主要應用行業:
新能源、飲料行業、酒店行業、牛奶行業、醫藥行業,化工行業,電鍍行業、啤酒行業、橡塑行業、包裝行業、激光行業、焊接、塑料成型、注塑、擠塑、吹瓶、熱力塑型、機械切削加工、非切削加工、鑄造、表面處理、電鍍、電泳、醫療設備、電子行業、電路板生產、電子蕊片制造、化工、造紙、制藥業、食品加工業、鋁型材、鋁合金、鋼化玻璃、鍍膜玻璃生產、超聲波清冼、首飾加工、皮革、皮草加工、油墨生產、養殖業。
