產品概述

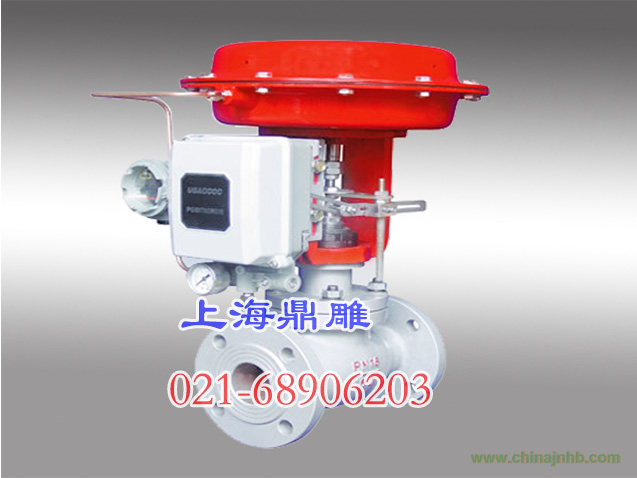

氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。該套筒型與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。

閥體

閥體形式：直通單座（套筒）倒S型鑄造型閥

公稱通徑：DN20~300mm

公稱壓力：PN1.6、4.0、6.4MPa

連接形式：法蘭式按JB78-59、JB/T79.2-94凹式

材    料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12M02Ti

上 閥 蓋：常溫型-20~+200℃

散熱型-40~+450℃

填  料:  V型聚四氟乙烯、柔性石墨、不銹鋼波紋管

閥內組件

閥芯型式：上導單座(套筒)柱塞型閥芯

流量特性：直線特性、等百分比特性或快開特性

材    料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
