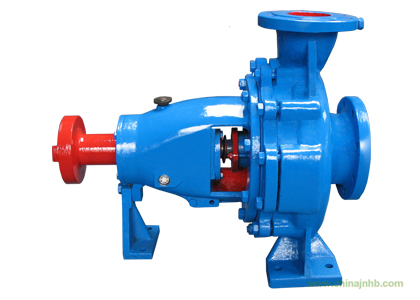

【IS型臥式單級離心清水泵】產品概述：
IS、IR型臥式單級單吸清水離心泵，是全國聯合設計的節能泵，它是BA型、BL型及其他單級清水離心泵的更新型。優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。本型泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。
【IS型臥式單級離心清水泵】型號意義：
【IS型臥式單級離心清水泵】性能范圍：
IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。
本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，
能互換；全系列泵的懸架也只有四種。
泵轉速分為2900和1450轉／分兩種。
性能如下： 2900轉／分 1450轉／分
最大流量： 240米3／分400米3／分
最高總揚程： 125米 55米
最高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)
最高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的最高使用壓力1.6MPa。
【IS型臥式單級離心清水泵】結構說明：
IS型泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
【IS型臥式單級離心清水泵】產品結構圖：
IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體（1）、泵蓋（2）、葉輪（3）、軸（4）、密封環（5）、軸套及懸架軸承部件（12）等所組成。
IS、IR型泵的泵體和錄蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
泵的殼體（即泵體和泵蓋）抅成泵的工作室、葉輪、軸和滾動軸承等為錄的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋（9），填料環（10），和填料（11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填科環進行密封。泵的葉輪如沒有平衡孔， 由于葉輪背面液體壓力大于大氣壓，因而不存在漏汽問題，故可不裝填料環。
為避免軸麿損，在軸通過填料腔的部位裝冇軸套保護，軸套與軸之間裝有0形密封困，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。
.jpg)
|
1
|
泵體
|
2
|
泵蓋
|
3
|
葉輪
|
4
|
軸
|
5
|
密封環
|
6
|
葉輪螺母
|
7
|
止動墊圈
|
8
|
軸套
|
9
|
填料壓蓋
|
10
|
填料環
|
11
|
填料
|
12
|
懸架軸承部件
|
【IS型臥式單級離心清水泵】性能參數：
型號
|
流量(m3/h)
|
揚程
|
電機功率 (kW)
|
轉速(r/min)
|
效率(%)
|
汽蝕余量
|
IS50-32-125
|
12.5
|
20
|
2.2
|
2900
|
60
|
2.0
|
6.3
|
5
|
0.55
|
1450
|
54
|
2.0
|
IS50-32-160
|
12.5
|
32
|
3
|
2900
|
54
|
2.0
|
6.3
|
8
|
0.55
|
1450
|
48
|
2.0
|
IS50-32-200
|
12.5
|
50
|
5.5
|
2900
|
48
|
2.0
|
6.5
|
12.5
|
0.75
|
1450
|
42
|
2.0
|
IS50-32-250
|
12.5
|
80
|
11
|
2900
|
38
|
2.0
|
6.3
|
20
|
1.5
|
1450
|
32
|
2.0
|
IS65-50-125
|
25
|
20
|
3
|
2900
|
69
|
2.0
|
12.5
|
5
|
0.55
|
1450
|
64
|
2.0
|
IS65-50-160
|
25
|
32
|
5.5
|
2900
|
65
|
2.0
|
12.5
|
8
|
0.75
|
1450
|
60
|
2.0
|
IS65-40-200
|
25
|
50
|
7.5
|
2900
|
60
|
2.0
|
12.5
|
12.5
|
1.1
|
1450
|
55
|
2.0
|
IS65-40-250
|
25
|
80
|
15
|
2900
|
50
|
2.0
|
12.5
|
20
|
2.2
|
1450
|
46
|
2.0
|
IS65-40-315
|
25
|
125
|
30
|
2900
|
45
|
2.5
|
12.5
|
32
|
4
|
1450
|
41
|
2.5
|
IS80-65-125
|
50
|
20
|
5.5
|
2900
|
75
|
3.0
|
25
|
5
|
0.75
|
1450
|
71
|
2.5
|
IS80-65-160
|
50
|
32
|
7.5
|
2900
|
73
|
2.5
|
25
|
8
|
1.5
|
1450
|
69
|
2.5
|
IS80-50-200
|
50
|
50
|
15
|
2900
|
69
|
2.5
|
25
|
12.5
|
2.2
|
1450
|
65
|
2.5
|
IS80-50-250
|
50
|
80
|
22
|
2900
|
63
|
2.5
|
25
|
20
|
3
|
1450
|
60
|
2.5
|
IS80-50-315
|
50
|
125
|
37
|
2900
|
54
|
2.5
|
25
|
32
|
5.5
|
1450
|
52
|
2.5
|
IS100-80-125
|
100
|
20
|
11
|
2900
|
78
|
4.5
|
50
|
5
|
1.5
|
1450
|
75
|
2.5
|
IS100-80-160
|
100
|
32
|
15
|
2900
|
78
|
4.0
|
50
|
8
|
2.2
|
1450
|
75
|
2.5
|
IS100-65-200
|
100
|
50
|
22
|
2900
|
76
|
3.6
|
50
|
12.5
|
4
|
1450
|
73
|
2.0
|
IS100-65-250
|
100
|
80
|
37
|
2900
|
72
|
3.8
|
50
|
20
|
5.5
|
1450
|
68
|
2.0
|
IS100-65-315
|
100
|
125
|
75
|
2900
|
66
|
3.6
|
50
|
32
|
11
|
1450
|
63
|
2.0
|
IS125-100-200
|
200
|
50
|
45
|
2900
|
81
|
4.5
|
100
|
12.5
|
7.5
|
1450
|
76
|
2.5
|
IS125-100-250
|
200
|
80
|
75
|
2900
|
78
|
4.2
|
100
|
20
|
11
|
1450
|
76
|
2.5
|
IS125-100-315
|
200
|
125
|
90
|
2900
|
73
|
4.5
|
100
|
32
|
15
|
1450
|
73
|
2.2
|
IS125-100-400
|
100
|
50
|
30
|
1450
|
65
|
2.5
|
IS150-125-250
|
200
|
20
|
18.5
|
1450
|
81
|
3.0
|
IS150-125-315
|
200
|
32
|
30
|
1450
|
79
|
2.5
|
IS150-125-400
|
200
|
50
|
45
|
1450
|
76
|
2.8
|
IS200-150-250
|
400
|
20
|
37
|
1450
|
82
|
4.2
|
IS200-150-315
|
400
|
32
|
55
|
1450
|
82
|
3.5
|
IS200-150-400
|
400
|
50
|
90
|
1450
|
81
|
3.8
|
【IS型臥式單級離心清水泵】產品安裝：
一、裝配與拆卸
泵在裝配前應首先檢壹零件有無影響裝配的缺陷，并擦洗干凈，方可進行裝配。
1、予先可將各處的連接螺栓，絲堵等分別擰緊在相應的零件上。
2、予先可將0形密封圈、紙墊、毛氈等分別放置在相應的零件上。
3、予先可將密封環和填料、填料環、填料壓蓋等依次裝到泵蓋內。
4、將滾動軸承裝到軸上，然后裝到懸架內，再合上壓蓋，壓緊滾動軸承，并在軸上套上連接螺栓。
5、將軸套裝在軸上，再將泵蓋裝在懸架上，然后再將葉輪、止動墊圍.葉輪螺母等裝上并擰緊。最后將上述組件裝到泵體內，并擰緊泵體、泵蓋上的連接螺栓。
在上述裝配過程中，一些小件如平鍵、檔油盤、檔水團軸套內0形密封圍等容易遣漏或裝鉗順序，應特別注意。
泵拆卸順序基本上可按裝配順序的反向進行。
二、安裝
泵安裝的好壞對泵的運行和壽命冇重要影響，所以安裝和校正必須仔細進行。泵的外形及安裝尺寸。
1、安裝和校正：
1) 清除底座上的油膩和污垢，把底座放在地基上。
2) 用水平儀檢查底座的水平度，允許用楔鐵找平。
3) 用水泥澆灌底座和地腳螺栓孔眼。
4) 水泥干固后應檢查底座和地腳螺栓孔眼是否松動，合適后擰緊地腳螺栓，重新檢查水平度。
5) 清理底座的支持平面，水泵腳及電機腳的平面，并把水錄和電機安裝到底座上去。
6) 聯軸器之間應保持一定的間隙，檢查水泵軸和電機軸中心線是否一致，可用薄墊片調整使其同心。
測量聯軸器的外園上下，左右的差刖不得超過0.1mm，兩聯軸器端面間隙一周上最大和最小的間咪差別不得超過0.3(mm
2、安裝說明：
1) 泵的安裝高度，管路的長度.直徑、流速應符合計算，力求減少不必要的損失。
2) 長距輸送時應取較大的管徑，泵的管路應有自己的支架，不允件管路的重量加在泵上，避免把泵壓壞。
3) 排出管路如裝逆止閥應裝在閘閥的外面。
三、起動 停止與運轉
1、起動：
1) 應在機^聯結前確定是電動機的旋轉方向是否正確，泵的運轉是否靈活。
2) 關閉吐出管路上的閑閥。
3) 向泵內灌滿水，或用真空泵引水。
4) 接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上的閘閥，并調節到所需要的工況，在吐出管上的閘閥關閉的情況下，泵連續工作的時間不得超過3分鐘。
2、停止：
1) 逐漸關閉吐出管路上的閘閥，切斷電源。
2) 如環境溫度低于0℃，應將泵內水放出，以免凍裂。
3) 如長期停止使用，應將泵拆卸清洗上油，包裝保管。
3、運轉：
1）.在開車及運轉過程中，必須注意觀察儀表讀數，軸承發熱，填料漏水和發熱及的振動和雜音等是否正常， 如果發現異常情況，應即時處理。
2）.軸承溫度最高不大于80℃，軸承溫度不得比周圍溫度超過40℃。
3).填料正常，漏水應該是少量均勻。
4).軸承油位應保持在正常位置上，不能過高或過低，過低時應及時補充潤滑油。
5).如密封環和葉輪配合部位的間隙磨損過大應更換新的密封環。
【IS型臥式單級離心清水泵】故障原因及排除方法：
故 障
|
原 因
|
解決方法
|
1、水泵不吸水，壓力表及真空表的指針在劇烈擺動。
|
注入水泵的水不夠，水管或儀表漏氣。
|
再往水果內注入或擰緊堵塞漏氣處。
|
2、水泵不吸水，真空表表示髙度真空。
|
低閥沒有打開，或已淤塞吸水管阻力太大，吸水管高太大。
|
校正或更改底閥。清洗或更改泵水管，減低吸水高度。
|
3、看壓力表水泵出水處是有壓力，然而水管仍不出水。
|
出水管阻力太大，旋轉方向不對，葉輪淤塞。
|
檢查或縮短水管及檢查電機取下水管接頭，清洗葉輪。
|
4、流量低于予計。
|
水泵淤塞，口環麿損過多。
|
清洗水泵及管子，更換口環。
|
5、水泵耗費的勸率過大。
|
填料函壓的太緊了，填料函發熱，因磨損葉輪壞了，水泵供水量增加。
|
擰緊填料函，或?qū)⑻盍先〕鰜泶蚍揭恍鼡Q葉輪，增加出水管阻力，來降低流量。
|
6、水泵內部聲音反常水泵不水上。
|
流量太大，吸水管內阻力過大， 吸水高度過大，在吸水處有空氣滲入，所檢送的液體溫度過 高。
|
增加出水管內的阻力以減低流量，檢查泵吸入管內阻力， 檢查底閥減小吸水高度。擰緊堵塞漏氣處，降低液體溫 度。
|
7、軸承過熱。
|
沒有油，水泵軸與電機軸不在一一條中心線上。
|
注油，把柚中心對準。
|
8、水泵振動。
|
泵軸與電機軸不在一條中心線上或果軸斜了。
|
把水泵和電機的軸中心線對準。
|
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，IS型臥式單級離心清水泵性能參數、IS型臥式單級離心清水泵使用場合、IS型臥式單級離心清水泵材質要求、IS型臥式單級離心清水泵結構、IS型臥式單級離心清水泵安裝尺寸以及IS型臥式單級離心清水泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。
