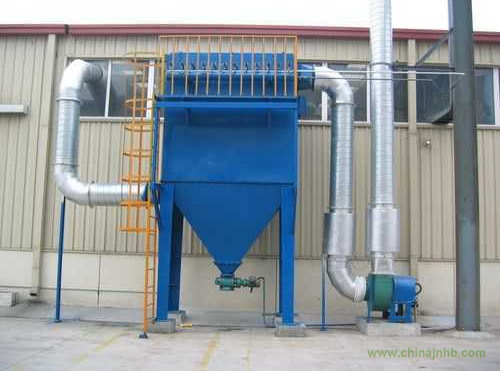

流化床鍋爐除塵器
流化床鍋爐除塵器是泊頭市創達環保設備有限公司研發中心最新技術成果。該設備是一種處理風量大，消灰效果好、運行可靠的單元組合式除塵設備。廣泛應用于電力、冶金、建材、化工等行業的鍋爐、爐窯、垃圾焚燒的煙氣除塵及物料回收。
工作原理
含塵氣體由導流管進入各單元灰斗，在灰斗導流系統的引導下大顆粒粉塵分離后直接落入灰斗，其余粉塵隨氣流進入中箱體過濾區，過濾后的清凈氣體透過濾袋，經上箱體、提升閥、排風管排出。隨著過濾的進行，當濾袋表面粉塵聚集達到一定量時，由清灰控制裝置按設定的程序關閉提升閥，打開電磁脈沖閥噴吹，抖落濾袋上的粉塵，落入灰斗經卸灰閥排出。
流化床鍋爐除塵器設有旁路煙道，當鍋爐(或焚燒爐)啟動時，開啟旁路煙道，以防止點火時投油燃燒不好，油粘在濾袋上，遇明火將濾袋燒毀。當鍋爐發生事故排煙溫度超過濾袋允許溫度時，開啟旁路。
流化床鍋爐除塵器還設有檢漏裝置，由多個探頭(每倉室1個)，同時在灰斗設有空氣炮。
基本結構
流化床鍋爐除塵器由箱體組裝、濾袋總成、導流裝置、脈沖噴吹系統、出灰系統、控制系統，離線保護系統等組成。
1、箱體部分:由上箱體(凈風室)、中箱體(過濾室)、下箱體(灰斗)、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。
2、濾袋總成:濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安裝和更換方便，并能有效延長濾袋的使用壽命。濾袋規格為：φ130x6000mm、φ160x6000mm、φ160x7000mm三種，采用聚苯硫醚針刺氈(進口PPS／PPS504CSl7，防水防油處理)。
3、導流裝置：采用國際上最先進的進風方式，設計獨特的煙氣分配裝置，不但能有效分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體沖刷濾袋，進一步提高除塵效率，提高濾袋的使用壽命。
4、脈沖噴吹系統：反沖聯箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。HGDM-5.6以下規格為整箱清灰，其余規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈沖反吹清灰一次，定時啟動一次電磁閥，將脈沖反吹壓縮空氣噴入濾袋內進行清灰。
5、出灰系統:由電振動器(空氣炮)、電加熱器、灰位指示器組成、電振動器(空氣炮)確保灰塵具有好的流動性。
6、控制系統:主要由脈沖噴吹控制儀、PLC電腦控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。
7、離線保護系統：主要由旁路閥、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈沖控制儀、濾袋檢漏裝置等組成。煙氣溫度過高或鍋爐尾部復燃時噴水處理，以免燒壞濾袋。在凈氣室設有由差壓儀等組成的濾袋檢漏裝置，以便濾袋損壞時及時報警。由于大噸位鍋爐點火及低負荷時需要噴灑燃油，將產生大量的含油氣體，此煙氣直接進入除塵器，將造成濾袋布粉層板結，使系統阻力增高，影響正常運行。系統增設旁路管道，使噴油瞬間含油氣體經旁路管道排放，從而有效地保護濾袋。ZTC型鍋爐除塵器運用了基于多相紊流強傳質機理而研制的一種濕法脫硫除塵技術，把離心水膜除塵和噴霧沸騰脫硫除塵相結合為一體，將帶有粉塵和有害氣體的煙氣經特制的旋流器被加速。立式鍋爐除塵器采用慣性碰撞、凝聚、離心力等原理，在引風機的動力作用下，煙氣從一定高度下落，高速?zèng)_擊液面，形成水霧，大部分顆粒沉入水中，在鍋爐脈沖除塵器分流器的作用下霧化氣流急速上行，液滴進一步碰撞、凝聚、形成水灰混合物，水灰混合物通過旋風葉輪而汽水分離，從而完全達到其脫硫——除塵——脫水效果。玻璃鋼鍋爐除塵器的煙氣運行路徑：煙氣從現有的靜電除塵器和鼓風機通過煙道系統；流過一個100%軸流增壓風機，進入脫硫塔。
