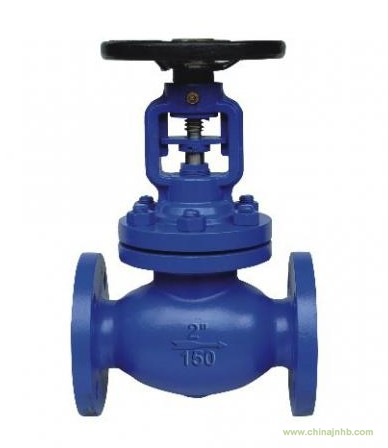

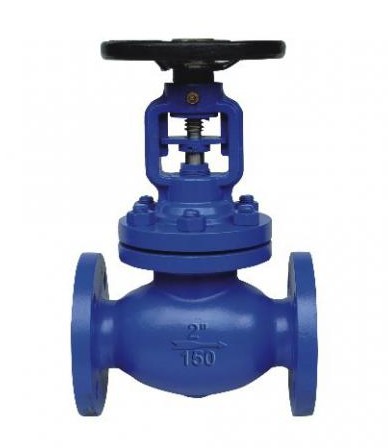

WJ41H波紋管截止閥
WJ41H波紋管截止閥
WJ41H波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。 |
WJ41H波紋管截止閥結構特點
1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
WJ41H波紋管截止閥技術規范
|
結構形式
|
BB-BG-OS & Y
|
|
驅動方式
|
手動
|
|
電動
|
|
設計標準
|
GB12235
|
|
結構長度
|
GB12221
|
|
連接法蘭
|
GB9113、JB/T79、HG20596
|
|
試驗和檢驗
|
JB/T 9092、GB/T13927
|
WJ41H波紋管截止閥產品性能規范
|
公稱壓力 （MPa）
|
殼體試驗壓力 （MPa）
|
密封試驗壓力 (MPa)
|
適用溫度 (℃)
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
WJ41H波紋管截止閥主要零部件材質
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
2
|
閥瓣
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti
20Cr1Mo1V、25Cr2MoV
|
|
3
|
軸銷
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti
20Cr1Mo1V、25Cr2MoV
|
|
4
|
閥桿
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti
20Cr1Mo1V、25Cr2MoV
|
|
5
|
波紋管組件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
6
|
墊片
|
柔性石墨+不銹鋼、PTFE
|
|
7
|
閥蓋
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
8
|
雙頭螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
9
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
10
|
填料
|
柔性石墨
|
|
11
|
填料壓蓋
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
12
|
閥桿螺母
|
銅合金
|
|
13
|
手輪
|
WCB、QT400-18
|
WJ41H波紋管截止閥規格尺寸表
|
型號
|
GWJ41-16
|
|
壓力等級
|
PN16
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
13.5
|
19
|
26
|
36
|
46
|
74
|
102
|
168
|
270
|
420
|
620
|
|
型號
|
GWJ41-25
|
|
壓力等級
|
PN25
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14
|
20
|
27
|
37
|
48
|
77
|
105
|
172
|
3100
|
520
|
690
|
|
型號
|
GWJ41-40
|
|
壓力等級
|
PN40
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14.5
|
21
|
28
|
39
|
50
|
80
|
108
|
176
|
350
|
590
|
790
|
|
冠龍閥門本著以質量求生存、靠創新求發展、堅持沒有最好只有更好的經營理念。不斷為客戶用戶提供更加適合國情的閥門設備。
冠龍閥門產品廣泛用于城建，市政，環保，消防，電力，冶金，石化，化工，燃氣，采礦，食品等行業。
冠龍閥門售后服務承諾
對于貴公司在冠龍閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、 我公司對產品質量實行三包，即：包質、包換、保修；
二、 合同簽訂后，保證保質、保量，按時交貨；
三、 本公司確保所提供閥門產品達到合同指標
四、 對于需方的技術咨詢，隨時給予解答；
五、 在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。 售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
冠龍閥門類：【A】安全閥【D】蝶閥 電磁閥【F】放料閥【G】隔膜閥 管夾閥 過濾器【H】止回閥 呼吸閥【J】 截止閥 減壓閥【P】排泥閥 排氣閥 排污閥 平衡閥【Q】球閥 切斷閥【S】 疏水閥 水力控制閥【T】調節閥【X】旋塞閥【Z】閘閥 針型閥 止回閥 柱塞閥 阻火器。
以上所有資料僅供參考，具體情況可以電話咨詢！
