四通球閥
四通球閥又稱為四通循環閥,目前多運用于電站機組冷卻器正反向循環供水系統。傳統工藝配管方式實現冷卻正反循環供水 ,該裝置所占空間大、成本高,操作頻繁。采用四通循環閥替代工藝管匯和閥組的工作原理,簡化程序、方便操作、降低成 本、便于控制、同步性好。
成功應用于國家“西電東送”骨干工程:三峽集團溪洛渡、向家壩水電站機組的四通球閥。

◆型 號:FWB
◆設計規范:ASME B 16.34、API 6D
◆尺 寸:DN15~500(NPS 1/2″~20″)
◆壓力等級:PN1.6~25.0MPa(Class150~1500)
結構特點:
1. 四面座四通球閥,流道形式有“L型”型和“T型”兩類,具體選擇根據所需工況而定。
2. 閥門結構分為浮動球結構和固定球結構兩種結構類型。
3. 操作方式:手動、蝸桿-渦輪、氣動、電動等各類形式。

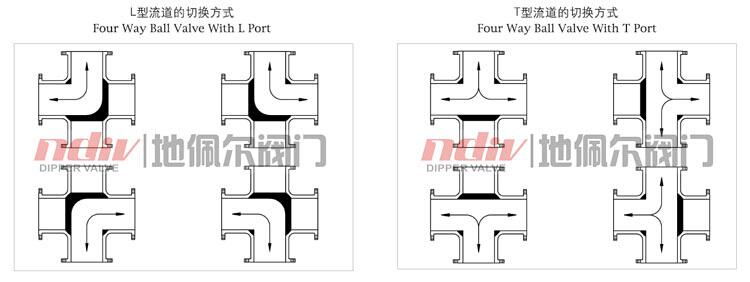

工作形式(L型/T型):
