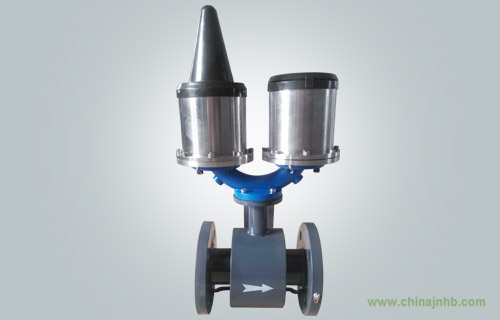

一、電磁水表概述

　 MHDC電磁水表是專為水工業設計，滿足城市供水及水資源管理系統（RTU），提供信息管理服務，確保準確的水費計算，廣泛應用于現場無電源供應的場所，如：城市供水、污水處理、水利工程等水資源管理行業。

   MHDC電磁水表采用特殊設計的傳感器勵磁系統和高性能鋰電池供電系統，并采用了16位嵌入式超微功耗處理器，全數字量信號處理，具有工作穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量，現場瞬時流量、正反向累計總量顯示，自診斷故障報警，RS485接口和GSM/GPRS數據無線遠傳等功能，用戶通過強大的GSM/GPRS遠程監控管理軟件系統可實現流量數據的無線遠傳、存儲等功能。

二、電磁水表特點

?微功耗設計，五節3.6V鋰電池，勵磁電流≤20mA，連續不間斷工作5～10年，而且更換電池方便；

?顯示器采用LCD大屏幕背光液晶顯示器，全中文菜單，自動雙向測量，可顯示瞬時流量、流速、壓力、正反向累計總量（10位有效位顯示）、電池電量、時鐘以及報警提示符等多項流量參數；

?測量管內無可動及阻力部件，不會產生纏繞、堵塞現象，幾乎無壓力損失，可長期可靠連續工作；

?測量范圍寬：流速測量范圍可達0～15m/s；

?測量精度高：±0.2%、±0.5%；

?測量穩定：測量精度不受被測介質溫度、壓力、粘度、密度等物理參數變化的影響；

?具有脈沖輸出、RS232/RS485接口及GPRS無線數據遠傳的功能（支持GSM、WCDMA和CDMA）；

?調試方便，非接觸式感應操作，無須打開表蓋；

?可以實現遠程設置參數功能；

?具有8段線性修正功能；

?具有擴展接口，可接壓力、4～20mA等信號；

?具有數據保存功能：可保存1000組流量數據，而且數據存貯時間之隔可任意設置以及數據查詢；

三、電磁水表主要技術參數

?公稱通徑：DN6mm～DN1200mm；

DN32mm～DN2000mm也可選插入式電磁水表；

?公稱壓力：0.6～4.0Mpa（特殊壓力可定制）；

?精確度：±0.2%，±0.5%；

?測量范圍：0～15m/s；

?測量介質（電導率）：>20μs/cm；

?介質溫度：-10℃～160℃；

?環境溫度：-25℃～60℃；

?供電方式：3.6V/DC內置鋰電池供電，不間斷連續工作時間5～10年，分體型轉換器支持DC3.6V/12V/24V和AC220多路電源自動切換功能；

?電極材料：316L不銹鋼、HC、HB、鈦、鉭、缽/銥合金（可選）；

?襯里材料：聚氯丁橡膠、聚氨脂橡膠、聚四氟乙烯、F46、PFA(可選)；

?連接方式：法蘭式、插入式、夾持式（可選）；

?結構形式：一體型、分體型（可選）；

?防護等級：一體型IP68，分體型傳感器IP68、轉換器IP65；

?顯示方式：LCD大屏幕背光液晶顯示，全中文菜單，自動雙向測量，同時顯示瞬時流量、流速、壓力、正反向累計總量、電池電量、時鐘以及報警提示符等；

?輸出信號：4～20mA輸出（分體式，需外接電源），脈沖輸出0.00001～1m3/p，頻率輸出1～1000Hz任意設置（無源光耦輸出）；

?通訊方式：RS232/RS485接口，SMS短信形式數據包，GPRS無線數據遠傳（可選）；

四、GSM/GPRS遠程監控管理軟件系統
　GSM/GPRS遠程監控管理軟件系統與帶遠傳功能的MGG/KL-DC型電磁水表配套使用不僅可以實現水表數據的無線遠傳、接收、存儲，還可以實現對流量數據的統計與分析，使用戶方便及時的掌控區域內各流量測量點的用水情況、管網壓力及漏損情況，達到科學化、信息化、準確化計量管理，同時可以接入水資源管理系統（RTU），謀劃水利長遠發展思路，達到水資源的合理分配和高效利用，提高經濟效益。

軟件特點：

?  具有衛星地圖儀表定位、自定義地圖、數據分析、報表導出和儀表信息管理等功能，可查看瞬時流量、正反向累計量、通訊電壓、儀表電壓、壓力、流速及報警信息等；

?本系統可對每個測量點的用水情況及管道壓力查詢、統計、分析并以圖表或曲線的形式顯示出來，使用戶可以方便的對各測量點的用水進行管理；

?當測量點用水情況發生異常或現場水表電池電量不足時，本系統可發出報警信息；

?通過電腦或手機連接Internet登陸系統網址即可使用戶非常方便的管理數據，實現網絡數據共享；

?可設定不同級別的多個操作員和管理員，實現數據區域管理、分級管理；

?本系統引入了數據備份等更多人性化管理。
