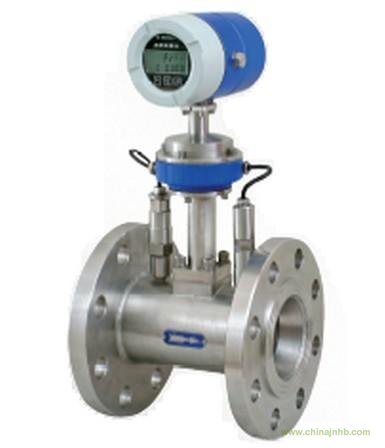

焦油流量計 www.abg58.com/abg188-Products-7519622
焦油流量計原理
焦油流量計是流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
焦油流量計參數
|
儀表口徑（mm）及連接方式
|
|
|
精度等級
|
|
|
量程比
|
|
|
儀表材質
|
|
|
被測介質溫度（℃）
|
|
|
環境條件
|
|
|
輸出信號
|
|
|
供電電源
|
|
|
信號傳輸線
|
|
|
傳輸距離
|
|
|
信號線接口
|
|
|
防爆等級
|
|
|
|
|
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
|
|
±1%R、±0.5%R、±0.2%R（需特制）
|
|
|
1:10:1:15:1:20
|
|
|
304不銹鋼、316（L）不銹鋼等
|
|
|
-20～＋120℃
|
|
|
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
|
|
|
傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V
變送器：兩線制4 ~ 20mADC電流信號
|
|
|
傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池或+24VDC外供電
|
|
|
STVPV3×0.3（三線制），2×0.3（二線制）
|
|
|
≤1000m
|
|
|
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
|
|
|
基本型：非防爆產品；防爆型：ExdIIBT6
|
IP65
|
