技術性能及結構特征：

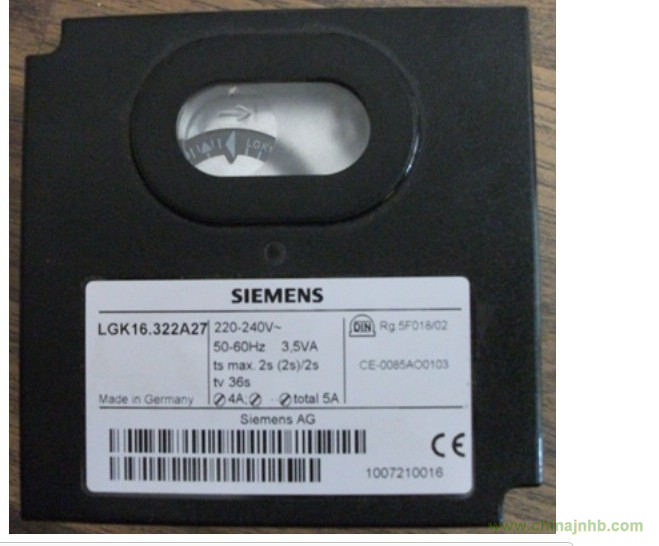

燃燒器控制型LGK16 燃燒控制器，用于控制多級，包括連續比例調節控制的大中型燃燒器。適用用于燃?xì)馊紵鳌Ｈ紵骺刂菩停晕冶O(jiān)督檢查火焰電路。具有自我檢查火焰的功能，在點火啟動過早或滯后的情況下，提供安全保護。在沒有火焰探測器的情況下，通過火焰探測器電纜或信號放大器，可以模擬的火焰信號運作。。

適合石油氣或天然氣做為燃料的燃燒器，在不強制檢測火焰的情況下使用。燃燒器的連續工作，在燃燒器間歇運行，在工作需求的情況下，可連續工作超過24小時。

火焰探測器采用QRA53…/QRA55…或離子棒。

安裝注意事項：

1.控制器單元和其他電纜必須與高壓點火電纜分開安裝。

2.不要混淆相線和中線。

3.安裝開關、保險絲、接地等等，都要遵守當?shù)氐囊?guī)則。

4.必須確認不超過接線柱所能允許的最大電流量。

5.不得將主電源接到燃燒控制器的輸出端子。

6.從市電電源處用一個all-polar 開關將燃燒控制器隔離出來，至少留3mm的觸點間隙。

7.用一個公制螺和放松墊圈保護底盤下的接地套管。

8.在沒有使用風機的情況下，一個AGK25必須被連接到控制器的接線柱3上，否則燃燒器不能可靠啟動。

9.為安全起見，將中性導線連接到插入塊底部的中性分配器或接線柱2。如下所示，燃燒的元件（風機、點火變壓器和氣閥）如圖7435a14所列，必須連接到中性導線上。

10.中性導線和接線柱2之間的連接是在控制單元底部事先連線。

t1預吹掃時間，風門擋板全開TAS安全時間或初級安全時間，燃燒器使用一個點火燃燒器

TAS'安全時間或初級安全時間，燃燒器使用一個點火燃燒器t3預點火時間

t3'起動命令，自收到風壓信號開始長的預點火時間t3n后點火時間（點火變壓器連接到15#端子）

t4從TSA或TSA’開始到19#端子釋放電壓的時間4'從TSA或TSA’開始到19#端子釋放電壓的時間

t5從t4或t4'結束到20#端子有輸出或開始負荷控制

t6后吹掃時間

t7風機2起動延遲時間t8起動時間（無T11.T12)

t9　t10起動到風壓控制開始

t11風門全開時間

t12風門全關時間

t13允許停機后的預吹掃時間

t16起動命令到風門全開命令間隔

t20停機后無吹掃，到下次起動間隔
