技術性能及結構特征：

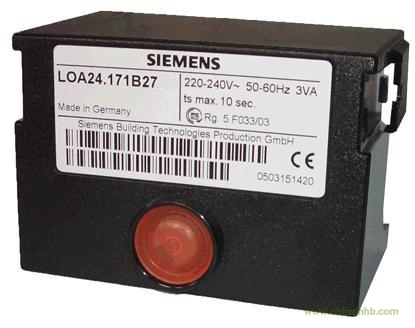

機械式燃燒控制器監測，起動，控制單段或雙段強制通風間歇運行的燃油燃燒器（小于30Kg/h) 。

黃色火焰采用QRB…火焰探測器。

藍色火焰采用QRC…火焰探測器。。

安裝注意事項：

1.控制器單元和其他電纜必須與高壓點火電纜分開安裝。

2.不要混淆相線和中線

3.安裝開關、保險絲、接地等等，都要遵守當地的規則

4.必須確認不超過接線柱所能允許的最大電流量

5.不要提供外部的主電壓到燃燒控制器的控制輸出

6.從市電電源處用一個all-polar開關將燃燒控制器隔離出來，至少留3mm的觸點間隙

7.用一個公制螺和放松墊圈保護底盤下的接地套管

8.在沒有使用風機的情況下，一個AGK25必須被連接到控制器的接線柱3上，否則燃燒器不能可靠啟動

9.為安全起見，將中性導線連接到插入塊底部的中性分配器或接線柱2。如下所示，燃燒的元件（風機、點火變壓器和氣閥）如圖7435a14所列，必須連接到中性導線上

10.中性導線和接線柱2之間的連接是在控制單元底部事先連線

tw等待時間 t1預吹掃時間 t3預點火時間

t3n后點火時間 t4從火焰建立到主閥打開的時間間隔
